更換APC BR1000TW UPS電池 2

2013/4/22 公司另一台APV BR1000TW UPS 發出嗶嗶的警告聲(公司總共有4台), 面板上的Replace Battery一直閃著紅燈,造成公司的電話計費系統關閉。由於UPS該警告是更換UPS電池,於是就把電池拔下來檢查。

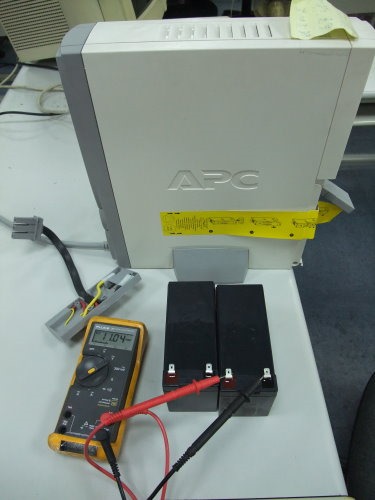

APC BR1000TW-0020

正常的電池電壓應該在12V以上,飽電則約在13.5V以上正常電池的電壓

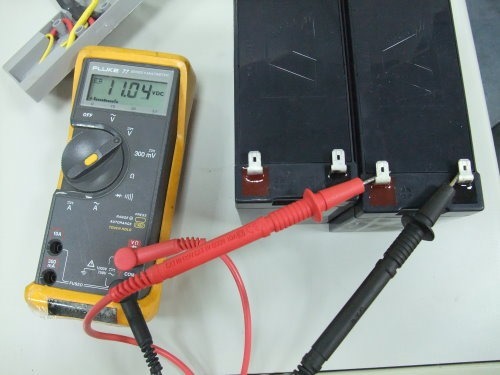

不正常的電池電壓,遠低於12V.
不正常的電池電壓

但更換電池則必須兩顆一起換。
現在又叫了兩顆NP7-12準備做更換。
【民權橋電子】湯淺YUASA 12V7A免保養鉛鈣電池NP7-12

可參考舊文章:
https://im5481.wordpress.com/2011/11/15/更換apc-br1000tw-ups電池/

新電池到!單顆電壓應該至少有12.5V以上
APC BR1000TW-0021

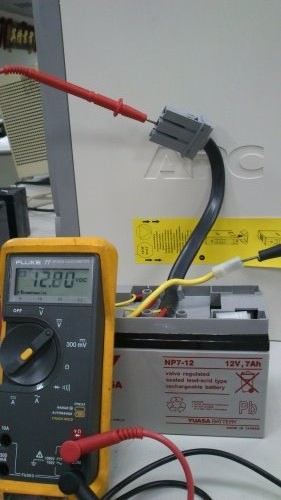

接上第一個電池後可量電壓,確定是否有接上。原廠的黃色插頭容易退pin, 紅色的容易插不緊!請注意!

接上兩個電池的電壓,電壓約在兩顆電池電壓的相加.

貼上原廠的電池貼紙,怕不夠牢固的話,可以再加膠帶。

接上UPS,檢驗正常!

拔掉電源,接上檯燈放電!

放電完後,重新充電中,並且ups系統偵測正常。APC BR1000TW-0027
