推薦好用的1080p HDMI Splitter ViewHD VHD-1X2MN3D

前文

可用跟不可用的HDMI Splitter分配器之分辨方式,請做為購買之前的參考吧~!



從美國Amazon 購入的HDMI Splitter ViewHD VHD-1X2MN3D,經過我個人的測試,不但不會降解析度,更是個bypass HDCP的HDMI分配器(Splitter)。而且跟其他HDMI Splitter比較下,VHD-1X2MN3D可以說一點也不燙。

如果要擷取PS3/PS4/Xbox 360/Xbox One的HDMI遊戲輸出畫面,就是要購入此類的bypass HDCP的HDMI分配器(Splitter)。 用一般HDMI分配器(Splitter)則會因為HDCP保護,讓你無法錄製很多有HDCP保護的畫面。



ViewHD 2 Port 1×2 Powered HDMI Mini Splitter for 1080P & 3D | Model: VHD-1X2MN3D

用的是國際HDMI IC大廠(Slicom image跟PERICOM)的IC. 雖然不支援4K,但足以錄製1080p60影片即可。而且有Amazon 一千多人的5星認證。

而且有HDMI訊號強化功能,讓28AWG 的HDMI線材從原本只能到3 Meter,變成可以強化到10 Meter(說明: 這是對cable 廠商用的術語,如果搭配該IC可以讓線材的HDMI訊號傳輸到比原本線材特性更遠的距離。一般消費者請記住28AWG的HDMI線材只能最大3 Meter,26AW約在5M,24AWG最大5M~10M)。

  • Max Cable Extension: 10 meters by 28AWG HDMI cable; 15 meters by 26AWG HDMI cable
VHD-1X2MN3D
最上方是仿冒品,中間是真品,下方是VHD-1X2MN3D
VHD-1X2MN3D
VHD-1X2MN3D比常見的Splitter大了許多
VHD-1X2MN3D
都是紅燈,粗頭DC-JACK
VHD-1X2MN3D
輸出也是紅色LED
VHD-1X2MN3D
這張比較清楚,四個主機板螺絲鎖孔,跟機殼螺絲一顆。
VHD-1X2MN3D
晶片都是國際 IC大廠的,PERICOM PI3HDMI412AD跟silicon image sil9187BCNU
VHD-1X2MN3D
晶片都是國際 IC大廠的,PERICOM PI3HDMI412AD跟silicon image sil9187BCNU
VHD-1X2MN3D
包裝
VHD-1X2MN3D
內有說明書
VHD-1X2MN3D
包裝
VHD-1X2MN3D
AC adapter
廣告

可用跟不可用的HDMI Splitter分配器之分辨方式,請做為購買之前的參考吧~!

如果有在做遊戲實況或遊戲錄影的人,現在都會遇到一個問題,就是HDMI的HDCP保護問題。其實就只是要錄製擷取自行玩遊戲的畫面,但如果遇到有HDCP保護的機台時,所擷取的畫面將會是一片黑。
(另一個錄影問題則是錄影的影像格式(1080p60或1080p120,或者是4K錄影,這則是取決於擷取設備跟科技水準)

一般而言,錄製遊戲的設備如下:
遊戲主機 -> 1 to 2 HDMI 分配器(Splitter) ->錄影擷取設備->螢幕
或者是
遊戲主機 -> 1 to 2 HDMI 分配器(Splitter) ->錄影擷取設備跟螢幕

HDMISP12-010-game
一般遊戲擷取時,HDMI Splitter的主要連接方式

如果只是要主機接HDMI分配器(Splitter),再接HDMI螢幕顯示畫面是很簡單,但如果要錄製PS4/PS3的畫面就比較困難,要有破解HDCP的功能才行。特別是 PS3,如果不用bypass HDCP的HDMI分配器(Splitter),其根本錄不到畫面。如果你有想錄製的保護影片或藍光片,也可以透過bypass HDCP的HDMI分配器(Splitter),讓HDMI 影像擷取設備擷取畫面跟聲音。

可是台灣市面上販賣的都是一堆有問題的1 to 2 HDMI 分配器(Splitter) ,有問題的有些是不能Pass HDCP<所以有HDCP保護的影像聲音會無法錄製。
不然就是解析度會降低。
就像下面的影片,是我朋友幫我買的1 to 2 HDMI 分配器(Splitter),結果跟我原本在用的1 to 2 HDMI 分配器(Splitter)有很大的差別:

我拿到的真貨是從pchome線上購物買GC530時送的.
但後來網路上買了兩三個,每個都不行….
有問題的有些是不能Pass HDCP<所以有HDCP保護的影像聲音會無法錄製。
不然就是解析度會降低。
但是真的有破解HDCP的好HDMI Splitter都是正常的:1080p60輸出, HDCP訊號影像pass.
所以才會PO這個影片.

重點是一定要有破HDCP,不然一堆HDCP保護的影片會無法錄製。而且不管是PS3/PS4,就連Xbox 360跟Xbox one、任天堂Switch、PC等HDMI輸出的遊戲主機或設備,都是要Bypass HDCP才有辦法進行錄影。(在此是指自我合法錄製的影片,而非非法使用的錄影跟販賣)


好的的跟不好的1 to 2 HDMI 分配器Splitter之差異

先從相片來看

爛的跟假的1 to 2 HDMI Splitter
爛的1 to 2 HDMI Splitter,底部有兩個六角孔
好的1 to 2 HDMI Splitter
好的1 to 2 HDMI Splitter,六角孔為4個.
好的1 to 2 HDMI Splitter
好的1 to 2 HDMI Splitter的LED燈
爛的1 to 2 HDMI Splitter
爛的1 to 2 HDMI Splitter,另一種也是綠燈,不過都同都是LED超亮,原因就是連降低LED亮度的電阻成本也省了。

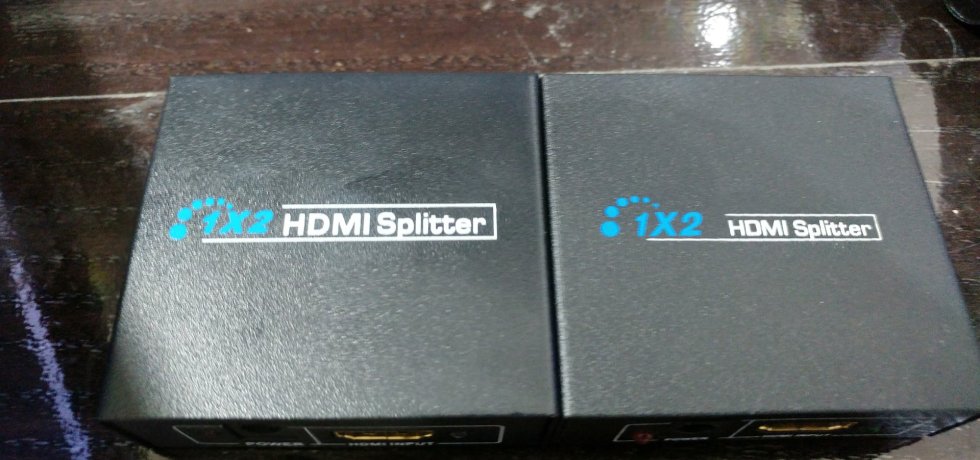

1 to 2 HDMI Splitter的上蓋差別
左邊是爛的,右邊是好的1 to 2 HDMI Splitter

從LED燈座高度也可以看出差異,較低的就是好的1 to 2 HDMI Splitter

20170806_120418_HDR
左邊是爛的,右邊是好的1 to 2 HDMI Splitter

從LED燈座高度也可以看出差異,較低的就是好的1 to 2 HDMI Splitter

20170806_120448_HDR
左邊是爛的,右邊是好的1 to 2 HDMI Splitter
20170806_121118_HDR
爛的1 to 2 HDMI Splitter

爛的1 to 2 HDMI Splitter,用的是中國破爛IC,Lontium原廠ic Spec說有HDMI強化訊號放大的三個機制 De-Emphasis、Equalization,可是沒有『Pre-Emphasis』。我測試是很容易訊號衰減,從1080p變成720p。

20170806_121158_HDR
爛的1 to 2 HDMI Splitter,用的是中國破爛IC
20170806_121228_HDR
爛的1 to 2 HDMI Splitter,用的是中國破爛IC,再加上不符合EMI設計的鐵殼
20170806_121356_HDR
好的1 to 2 HDMI Splitter
20170806_121511_HDR
好的1 to 2 HDMI Splitter,跟有符合EMI設計的鐵殼、SMD的電容,國際HDMI IC大廠的IC.
好的1 to 2 HDMI Splitter PCB
好的1 to 2 HDMI Splitter、SMD的電容,國際HDMI IC大廠(Slicom image跟PERICOM)的IC.

沒有問題的HDMI Splitter所使用的IC

真的有破解HDCP跟有傳輸良好的HDMI訊號的HDMI Splitter產品都是用HDMI IC大廠的IC

PERICOM PI3HDMI412AD (PERICOM是高頻數位訊號放大IC大廠)
https://www.diodes.com/assets/Datasheets/PI3HDMI412AD.pdf

silicon image sil9187BCNU (silicon image是HDMI跟DVI的主要領導IC廠商)
https://www.semiconductorstore.com/pdf/newsite/SiliconImage/SiI9187_DB.pdf

這邊有大圖大圖可以參考

好的1 to 2 HDMI Splitter PCB設計
好的1 to 2 HDMI Splitter、SMD的電容,國際HDMI IC大廠(Slicom image跟PERICOM)的IC. LED的電阻也有加喔~!

選擇HDMI IC大廠的產品可以減少很多問題喔~! 因為他們可是花很多成本在debug跟相容性上,我每次參加HDMI大會或HDMI認證大會,都會遇到這兩家廠商。這些廠商都從無到有,這些大廠是真的『有實力』的。


有問題的HDMI Splitter

有問題的則是用中國龍訊 Lontium的Splitter IC:

像是 1 to 2 Splitter就是用Lontium LT86102UX

這邊有大圖可以參考。
基本上中國IC廠商寫的規格都是假的! 東抄西抄,ic也是抄來的。
(中國的IC Spec基本上都不能相信其寫的規格,就連最簡單的USB網路卡也是)

此顆LT86102UX  IC的Product_Brief並沒有註明是否有支援或HDCP認證,其或許是造成啟動HDCP的保護影片,其顯示是一片黑的主要原因。

20170806_121203_HDR
爛的1 to 2 HDMI Splitter,用的是中國破爛IC



這邊有其他網站的同樣產品介紹。而且其測試也是測試出『it seemed that the HDCP was not being passed to the output ports either.』<–HDCP無法Pass.


建議的實際商品

如果真的想買到一個可以用的1 to 2 HDMI Splitter,
可以找一個可以換貨或退貨的店家,要不然就是整組設備拿過去測試。
可換貨的可以換搖桿或滑鼠這類會消耗的周邊即可。

1 to 2 HDMI Splitter

ViewHD 2 Port 1×2 Powered HDMI Mini Splitter for 1080P & 3D | Model: VHD-1X2MN3D

用的是國際HDMI IC大廠(Slicom image跟PERICOM)的IC. 雖然不支援4K,但足以錄製1080p60影片即可。而且有Amazon 一千多人的5星認證。



SP-HDMI 1TO2-A V1.3A (市面上一堆假貨,請認明有silicon image sil9187BCNU跟PERICOM PI3HDMI412AD,這兩顆IC才是真的)

http://goughlui.com/2015/04/27/teardown-analysis-unbranded-metal-case-hdmi-2-port-splitter/


參考資料:
http://www.neko.ne.jp/~freewing/hardware/hdmi_hdcp_splitter/

https://www.howtogeek.com/208917/htg-explains-how-hdcp-breaks-your-hdtv-and-how-to-fix-it/
