PS4 PRO散熱改善方式-如何避免暴力扇高速運作

PS4 PRO 主機散熱設計不佳是原廠也承認的問題

PS4 PRO主要有三種型號:


PS4 PRO型號 與散熱設計差異
1
CUH-7000
最早的型號,APU的散熱鰭片的固定螺絲四顆,在金屬散熱架下還有一個金屬蓋子蓋住,造成所累積的熱集中於該金屬蓋,為PS4 PRO系列中最熱最吵的!
冬天時也會聽到暴力扇高速運轉的吵雜聲。
2
CUH-7100
APU的散熱鰭片的固定螺絲從四顆變成兩顆。
取消下層金屬蓋,直接從金屬散熱架散熱,風扇流動位置與金屬散熱架的洞洞互相搭配,風可以有效流通,為所有系列中散熱設計最好。
3
CUH-7200
原廠因噪音問題將風扇轉速降低,並且又再度變更CUH-7100金屬散熱架設計,不過由於這次有擋住風扇的抽風位置,於是此系列機種的雖然風扇噪音降低,但整體工作溫度比舊機種還高。

CUH-7000跟CUH-7100的差異可以參考 PS4 PRO CUH-7100 新一代的變更設計為何?

如果你買到的是CUH-7100系列,那算你幸運,除非在很特殊的環境下,你才會聽到PS4 PRO暴力扇有如直升機起飛的噪音。但基本上如果你的PS4 PRO已經過保固期限,也覺得不想在PS4 PRO暴力扇暴力運轉下玩遊戲,那你可以參考我以下的步驟,來改善PS4 PRO散熱的問題,而且還可以延長PS4 PRO的使用壽命,以免長期高溫運作下而造成零件壽命縮短。

至於是否是Sony原廠就故意設計散熱不良,讓消費者購買PS4 PRO會在保固期過後硬體故障,這我就不得而知了,但我個人覺得PS4 系列主機的散熱設計都很失敗!

特別是2020年,今年特別熱,一堆原本是索狗級都不承認PS4 主機有風扇爆轉的問題,但天氣實在太熱,現在一堆索狗的主機自己也爆走了,甚至現在PS5發表後,連SCE官方都承認PS4主機散熱設計有很多客怨,於是設計出了PS5那驚人駭俗的可怕外觀。

PlayStation高層回應為何PS5體積如此巨大? MacLaurin回答:這是為了”散熱”。在其看來,不願再重蹈PS4/PS4 Pro的覆轍,後兩者因為風扇噪音問題被許多玩家詬病。
PlayStation高層回應為何PS5體積如此巨大? MacLaurin回答:這是為了”散熱”。在其看來,不願再重蹈PS4/PS4 Pro的覆轍,後兩者因為風扇噪音問題被許多玩家詬病。

但又加上一堆業餘玩家的硬體跟散熱設計知識不足,什麼『上蓋打開清一清,可改善風扇噪音』、『用隔音板』、『重新塗散熱膏』的荒謬方法都有;甚至一些副廠周邊廠商也推出了一堆『PS4 Pro 專用直立式風扇散熱HUB底座』 、 『PS4 Pro 強制冷卻散熱風扇』等PS4 PRO增強散熱產品。但是這些做法或周邊,都沒有針對PS4 PRO發熱溫度最高的位置做處理,所以絕大部分都沒有改善風扇暴力運轉問題,甚至有些做法是【吵上加吵】。


PS4 PRO散熱改善所需工具

這是我個人的改善方式跟改善工具。 建議PS4 PRO主機最好是已經過保固了,因為要做散熱改善,必須動到下蓋的螺絲起子,其大都有保固易碎貼紙貼住。

我的方式其時很簡單! 就是【拆了主機下蓋,並且吹吹風!】 ,所以不需要將整台主機完全拆開或需要塗什麼散熱膏等細微技術跟專業材料。但如果你放置主機的環境比較髒亂或毛絮比較多,造成這些毛絮髒污塞在或黏在主機的吸風孔跟散熱風扇與散熱鰭片上,那你就必須要做相關的清理為優先。但絕對不是像其他網友說的要換散熱膏!

另外這是為了散熱,所以已做好散熱改善為優先的主機外觀,就可能不會那麼漂亮,但會換得了安靜且穩定的遊玩過程。

PS4 PRO散熱改善所需工具
1
T8螺絲起子
拆開下蓋螺絲用的
2
PH 0 十字起子
PH 0的螺絲起子! 拆開硬碟螺絲用的
3
PS4 PRO直立架

筆電散熱墊
直立式使用者可以用PS4 PRO 原廠直立架

筆電散熱墊則是適合要將PS4 PRO橫躺式的使用者,最好散熱墊本身就有風扇。
4
小型風扇,最好USB供電風扇
將熱散開用風扇

散熱風扇跟筆電散熱墊

請選擇USB供電的散熱風扇跟筆電散熱墊為優先!


PS4 PRO 散熱改善步驟

一. 先拆硬碟外蓋,並將硬碟取出。硬碟螺絲要用的起子規格為PH 0 十字起子,然後將硬碟蓋跟硬碟、螺絲先放好。

二. 依照你的機型,來取下螺絲或搬開卡榫。CUH-7000系列為3個T8螺絲,CUH-7100/CUH-7200為一個T8螺絲,兩個卡榫。螺絲規格為T8。請務必使用T8螺絲起子來取下螺絲,並且將螺絲收好。卡榫則是稍微用手往上推扳一下就可以扳開了。

三. 但我們在取下下蓋時,常常遇到下蓋卡榫卡的很緊,這時候建議可以利用一個較粗的起子,利用槓桿原理將下蓋頂開。像我這個例子就是頂灰色的下蓋而已,千萬不要頂到本身的黑色塑膠機身殼。

下蓋後方左右兩邊都頂開之後,就可以將下蓋往主機前面推,然後就可以下蓋取下了。(這時你可以找的地方,例如主機的紙箱,將下蓋收好,為了散熱改善,下蓋已經不能再蓋回去!)

四. PS4 PRO下蓋拿開之後,就可以看到主機溫度最熱的位置。這是APU的背面跟記憶體的散熱區域,如果有效的將熱量大幅從這個地方帶走,就可以降低上蓋位置的風扇轉速跟整個主機的工作溫度。

五. 先鎖回在原本下蓋上的T8螺絲,並將硬碟跟硬碟外蓋鎖回去跟蓋回去。

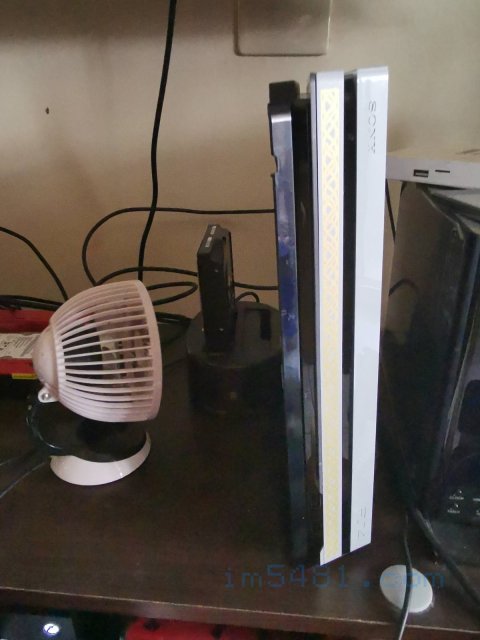

六. 將PS4 PRO主機安裝鎖上直立架,我是用原廠的PS4 PRO直立架,鎖好之後,就可以將原本下蓋最熱的地方做【公開裸露】,並且可以透過使用風扇(我是使用USB供電的風扇)讓其發熱溫度大幅降低,其也會大幅降低暴力扇高速運轉的機會。

另外,主機的置放位置絕對不可擋住主機左右側的吸冷風孔,與後方的排熱風孔! 也不要將主機放置於密閉式的櫃子裡,讓其重複吸取其所排出的熱風。

我會使用SONY原廠的PS4 PRO直立架,也是因為其設定不會擋住主機右側的吸冷風孔,並且可以在下蓋已移除的狀態下,主機能穩定站立跟牢牢鎖住。


如果想要讓主機橫躺式的運作跟增強散熱呢?

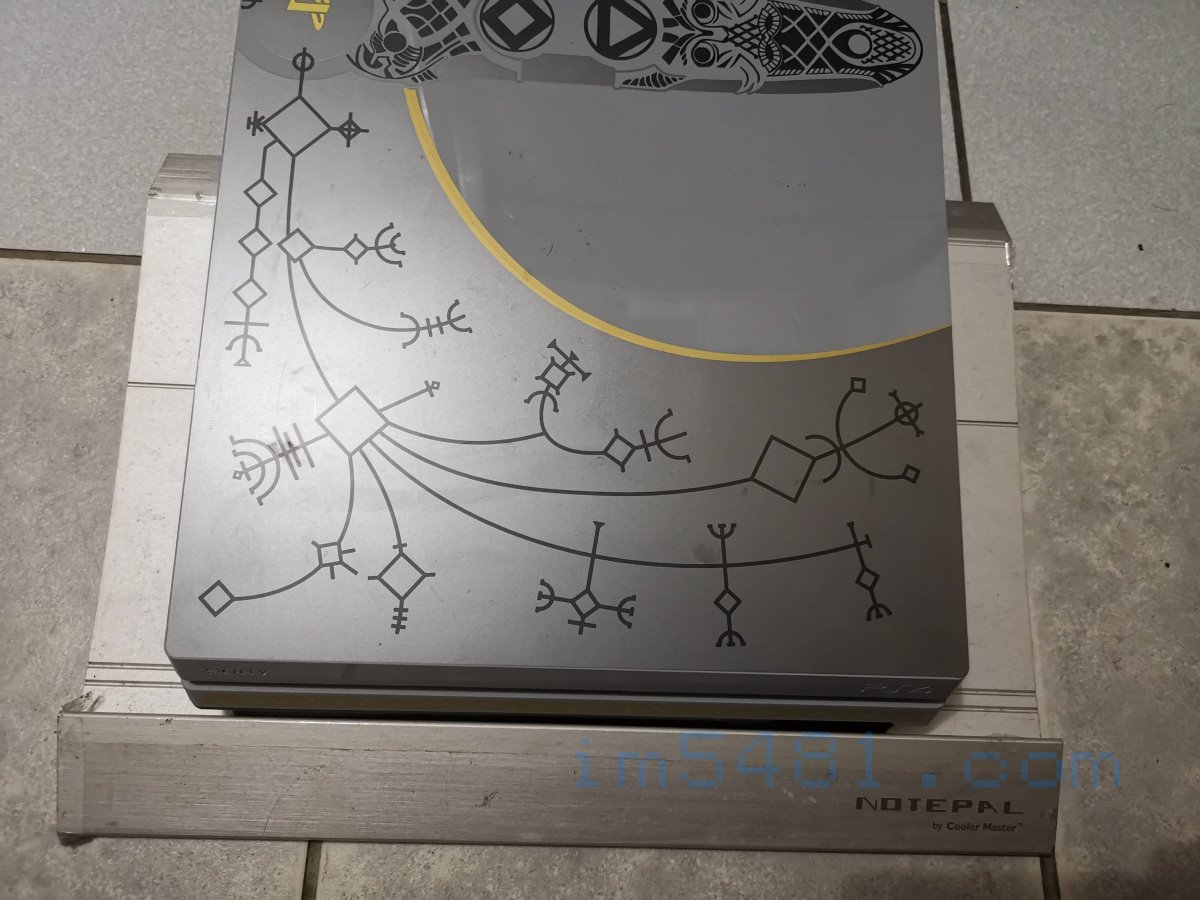

那就是購買一個適合的筆電風扇散熱墊! 並將已經拆除下蓋的PS4 PRO主機放上去! 讓其藉由金屬接觸散熱跟風扇的風力來帶走PS4 PRO主機的熱度。

但選購適合的筆電風扇散熱墊的選購重點,除了要能穩定承載PS4 PRO主機本身,散熱設計也要風扇可以直接吹到PS4 PRO最熱的位置,或者是橫躺之後,可以從側邊吹風進去讓散熱金屬殼可以有效散熱。

我的Cooler Master筆電散熱墊風扇剛好可以直接吹到PS4 PRO主機最燙的位置,然後光碟片在橫躺時也可以正常進退片~! 所以算是很適合的散熱墊。另外我也買了Esense E-C11 冷光五風扇筆電散熱墊,其類似的風扇筆電散熱墊有很多,反正就是選購可以平放且有風扇的散熱墊即可。然後風扇的電源都要選擇為USB供電即可運作的才行。

如果你能找到一個純金屬製的筆電散熱墊,其金屬又剛好可以接觸到最熱的位置之主機金屬殼,那也可以變成靜音式的主機散熱方式。

使用筆電散熱墊散熱方式就可以將主機橫躺著使用~!

PS4 Slim也可以適用嗎?

另外這些增強散熱步驟對於PS4 Slim也有同樣的效果,改善步驟也幾乎跟PS4 PRO相同,所以PS4 slim使用者也可以參考相關步驟做散熱改善。
