PS4 PRO CUH-7100 新一代的變更設計為何?

近期日本SONY在日本推出了PS4 PRO的新機型CUH-7100。

我來做個人的研究,看其是否有改變了什麼,特別是舊款PS4 PRO散熱是非常不好的。而且耗電量高達310W,PS4 PRO稱之為小暖爐都不為過了。(相較之下,更高效能的Xbox one X也才220W…)

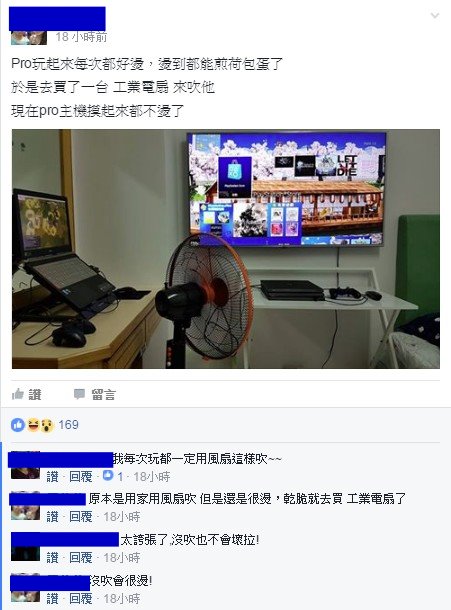

PS4 PRO CUH-7000 很燙的
PS4 PRO CUH-7000 很燙的

個人所看到的變更點如下:

一. 新機型CHU-7100除了APU型號從CUH-7000 的APU “CXD90044GB ,變成了APU “CXD90044GD" (馬來西亞製造)

二. 光碟機控制器從LSI變成了MediaTEk的MT1965AU

三. APU的散熱鰭片的固定螺絲從四顆變成兩顆<原本CHU-1000~1200、CUH-2000(PS4 Slim)皆是兩顆固定。

所以從十字形固定變成原本的旋風兩點型固定,但我覺得新的設計反而不會擋到記憶體的散熱設計。舊版的反而就要遷就於散熱導熱墊的大小,新版的可以將散熱導熱墊弄到跟記憶體一樣大。

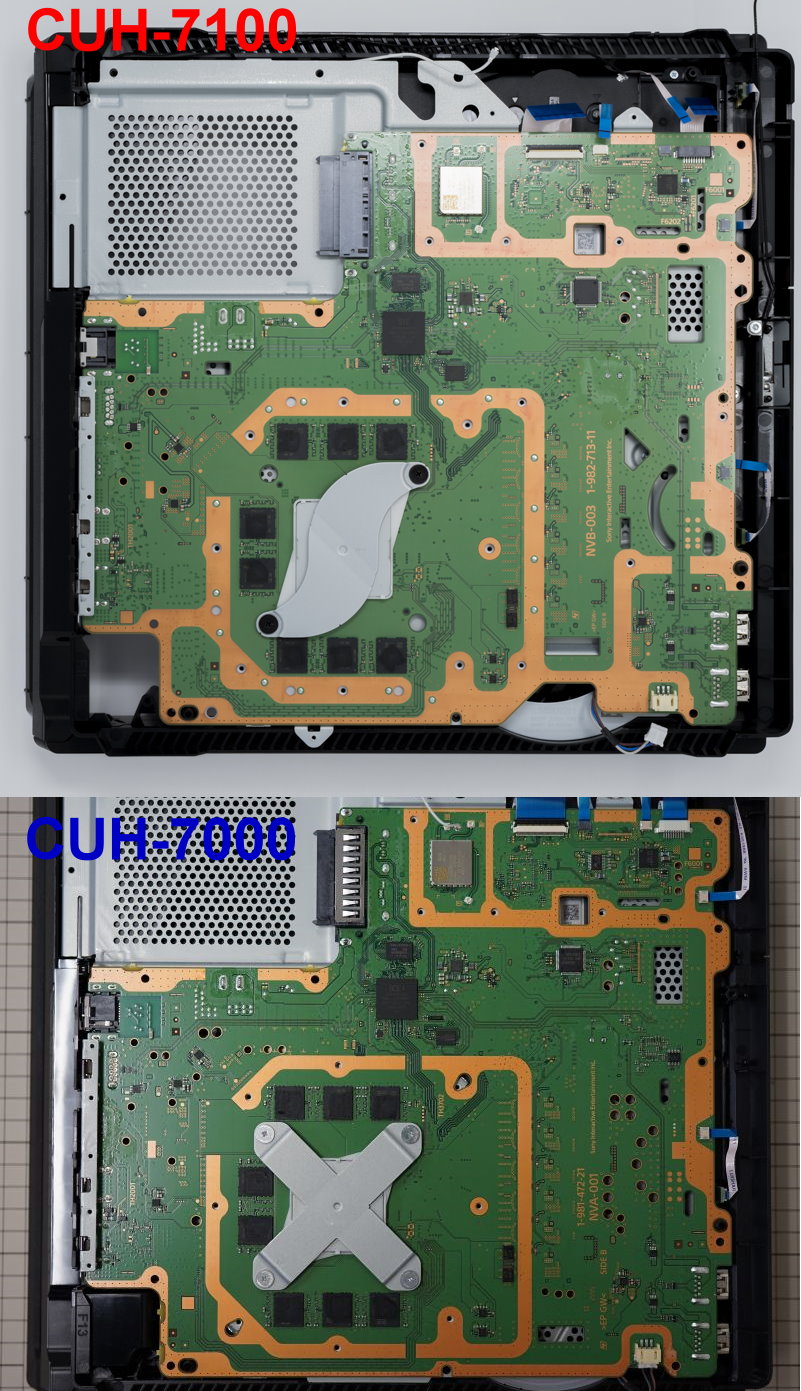

PS4 PRO CUH-7100 Cooler-02
PS4 PRO CUH-7100跟CUH-7000的APU散熱器固定螺絲的變化。

四. 取消了CUH-7000的下方第2層金屬散熱片:
CUH-7100已經取消了CUH-7000的下方第2層金屬散熱片,改成直接接觸下方的抗EMI兼散熱鐵片。原本CUH-7000的下方雙層金屬散熱片主要是替記憶體導熱,但因為該金屬片只有透過幾根螺絲導熱到上方的散熱鰭片,熱量無法有效散發或導到別處,所以非常容易過熱,因此啟動暴力風扇運轉模式。
新版的就回到CUH-1000~1200跟PS4 Slim的設計了,藉由超大片的抗EMI兼散熱鐵片散熱,記憶體也只需直接貼同等大小的導熱墊片即可有效散熱。(但Sony一向都是貼比記憶體面積還小的導熱墊。所以對於專業玩家來說,這有很大的改善空間)
取消第2層金屬散熱片可以節省成本,而且該散熱片根本是畫蛇添足。

講比較簡單一點: 就是CUH-7100的熱比較容易藉由抗EMI兼散熱鐵片排除跟散熱,不像CUH-7000會積熱在內部。如果你有購買PS4 Pro /PS4 Slim專用的散熱風扇,就可以直接吹抗EMI兼散熱鐵片! 然後就會像我PS4  CUH-11XXA一樣,長期高速運算也不會風扇超大聲
不過,誠心建議,要搞PS4 Pro /PS4 Slim的散熱,其下蓋要拆了才有用,不然你只是替塑膠殼做散熱而已,裡面的CPU/GPU還是燙的不得了。

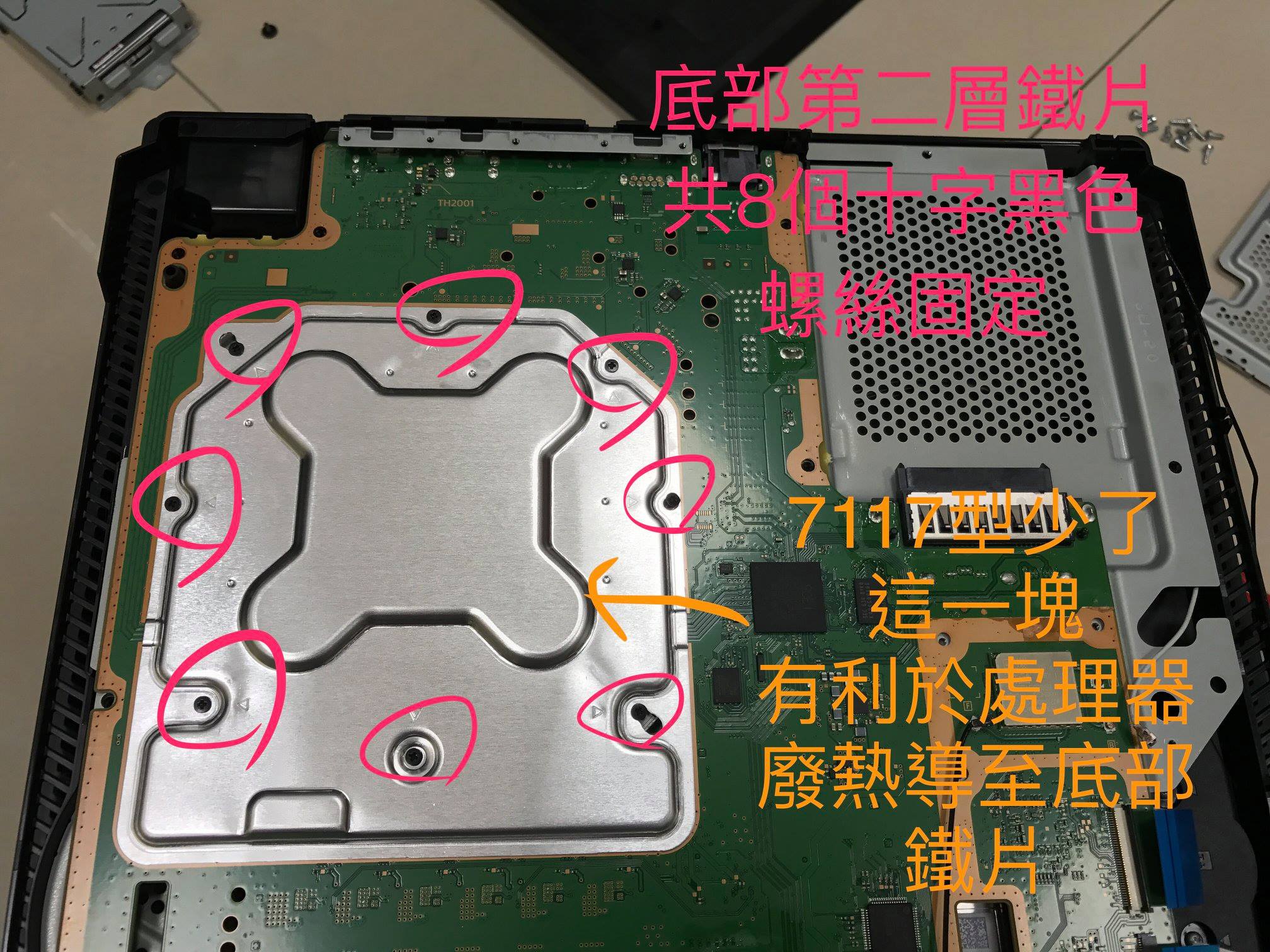

PS4 PRO 7XXX型 GuanHong Li
PS4 PRO CUH-7000型的第二層鐵片 圖片來源:GuanHong Li

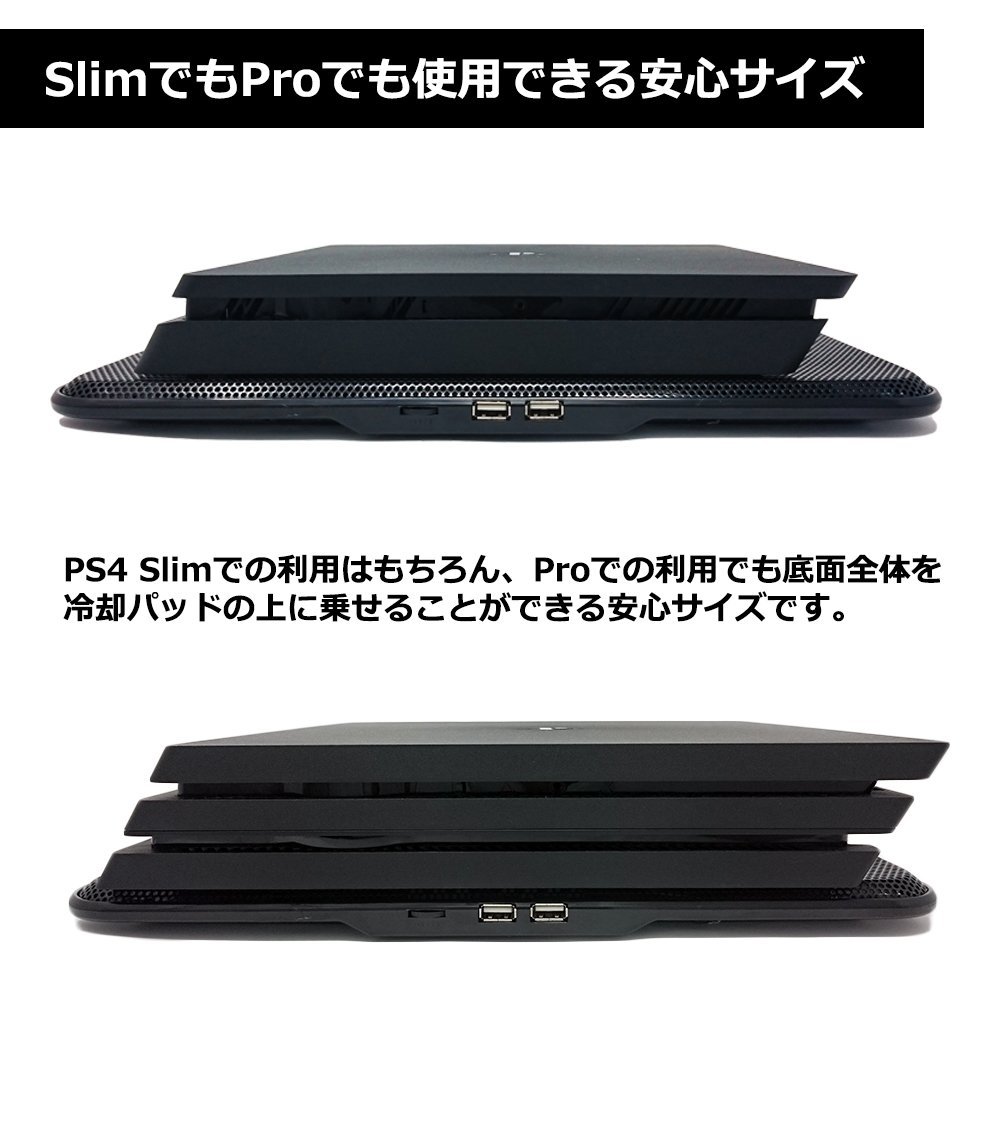

SONY PS3/PS4 Slim/Pro対応【 超静音ファン8基搭載 】横置き用冷却パッド クーラー
PS4 Slim/PS4 Pro都是需要從下面散熱才有效。不過建議還是要拆掉塑膠下蓋。

PS4 PRO CHU-7000即使將外蓋的下蓋打開,也會因為抗EMI兼散熱鐵片沒有有效接觸到APU跟RAM,所以無法有效散熱,但在新版的CUH-7100,使用者可以將下蓋塑膠蓋移除後,使用者可以直接用風扇或金屬導熱片散熱降溫,即可避免暴力風扇運轉模式。而且還可以降低整個PCB板的溫度,讓整個主機的零件壽命不會加速縮短。

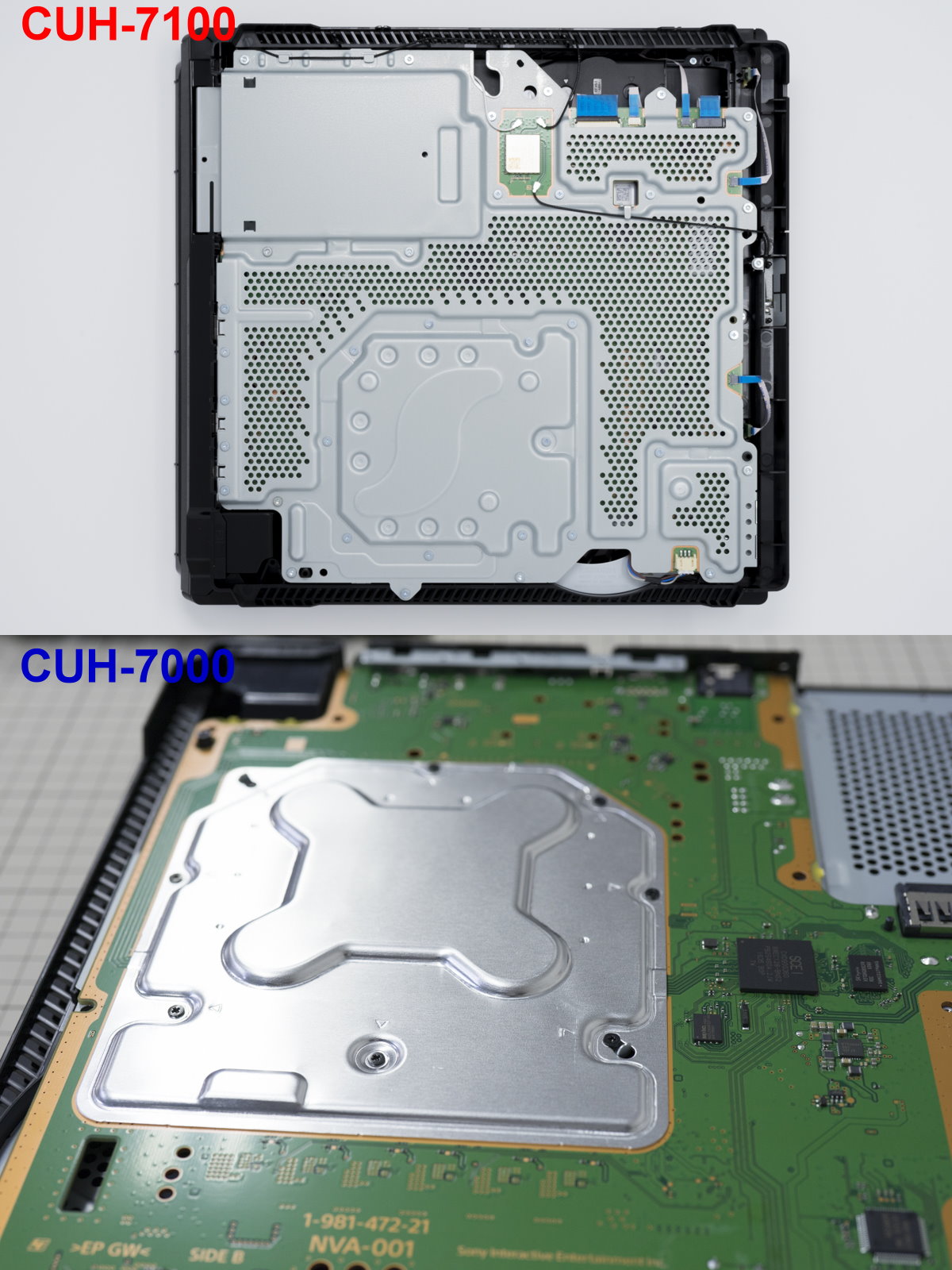

PS4 PRO CUH-7100 Cooler-01
CUH-7100已經取消了CUH-7000的下方雙層金屬散熱片,改成直接接觸下方的抗EMI兼散熱鐵片。

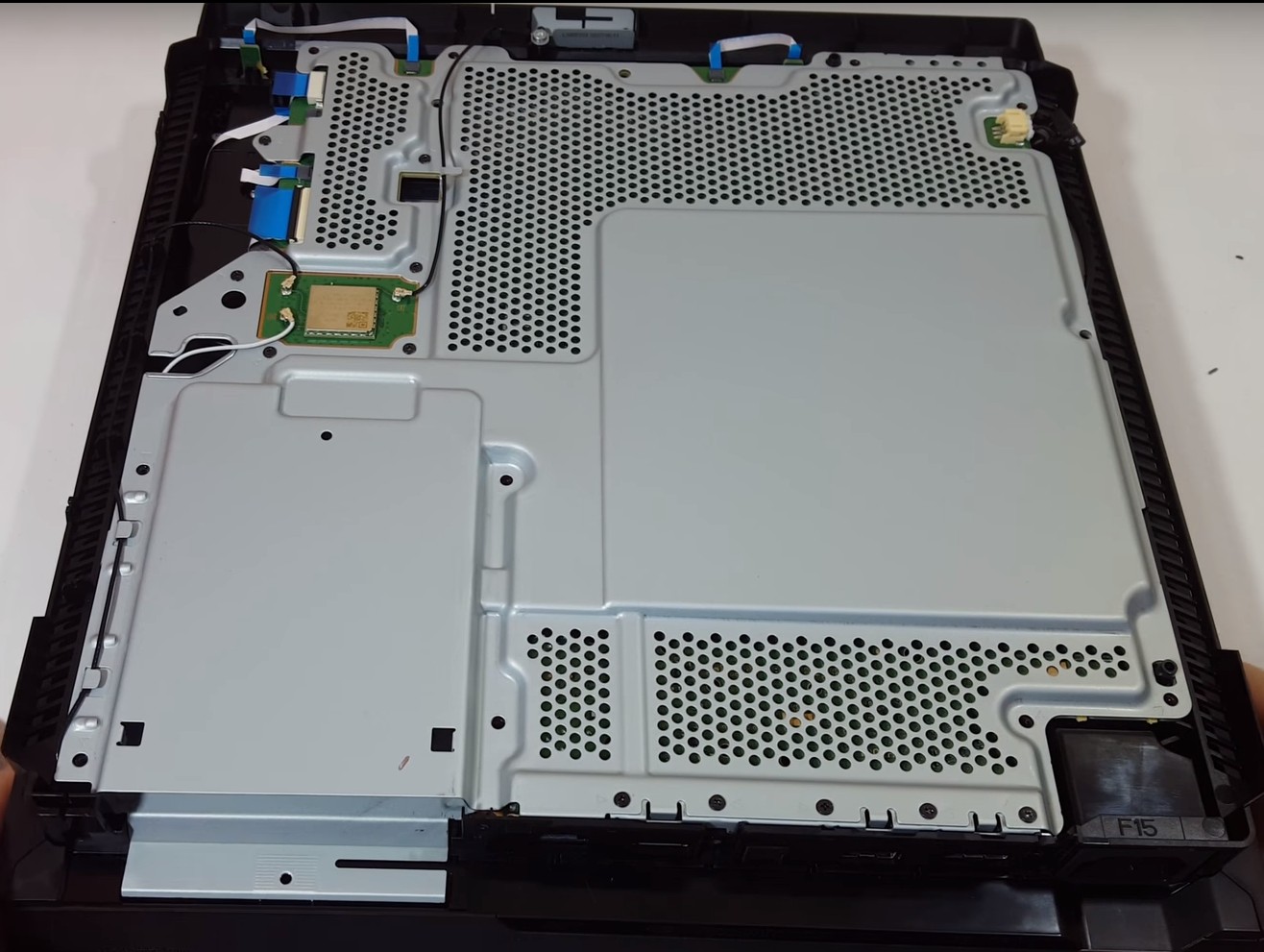

PS4 PRO CHU-7000
PS4 PRO CHU-7000的設計並沒有將最熱的APU跟記憶體的熱,做有效的散熱,因為根本沒有有效的散熱接觸跟良好擴散。沒有接觸跟良好擴散當然RAM跟APU的廢熱導熱效率就差。

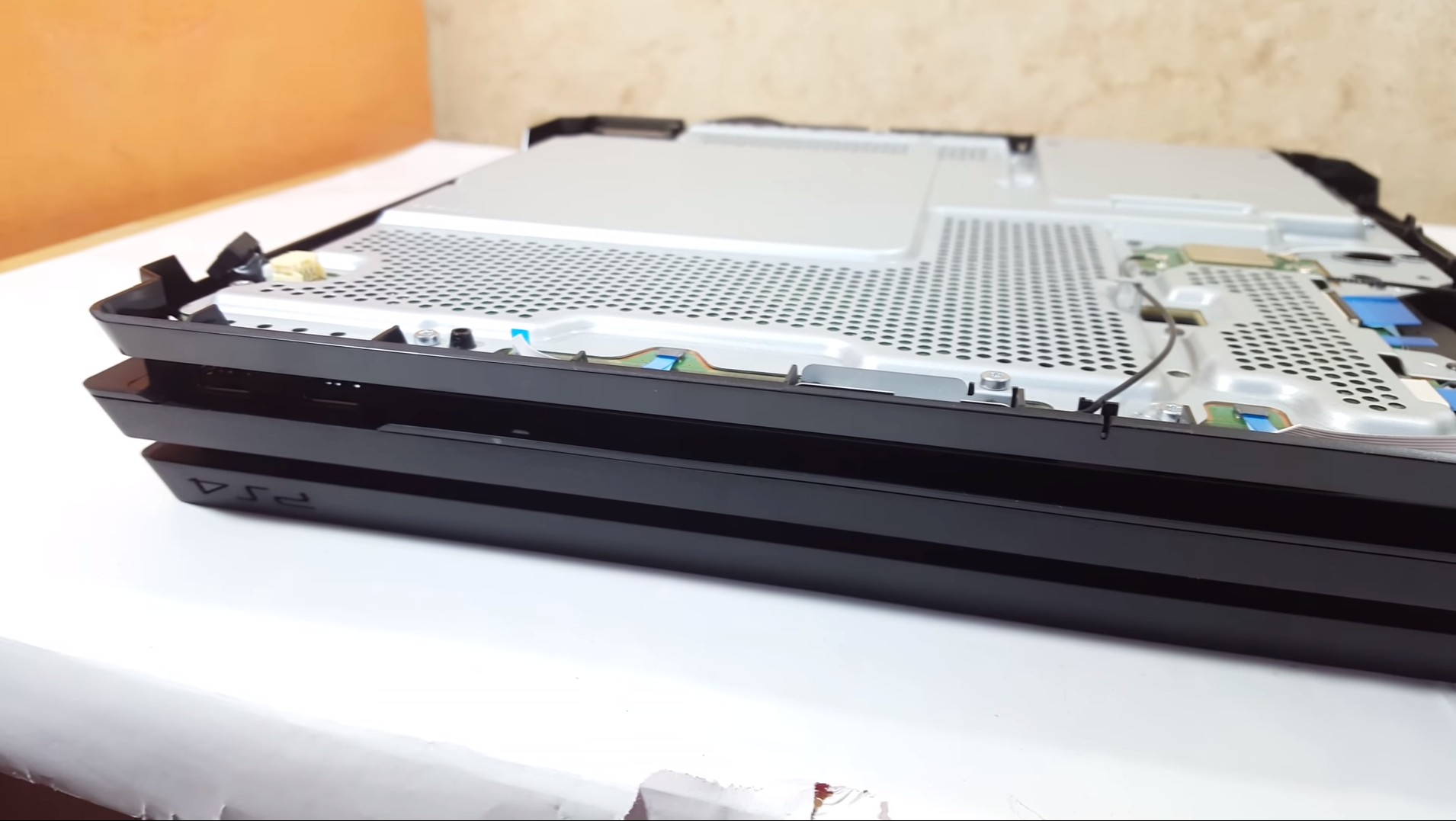

PS4 PRO CHU-7000
PS4 PRO CHU-7000即使將下蓋打開,也會因為抗EMI兼散熱鐵片沒有有效接觸到APU跟RAM,所以無法有效散熱,但在新版的CUH-7100,使用者可以將下蓋塑膠蓋移除後,直接用風扇降溫,即可避免暴力風扇運轉模式。

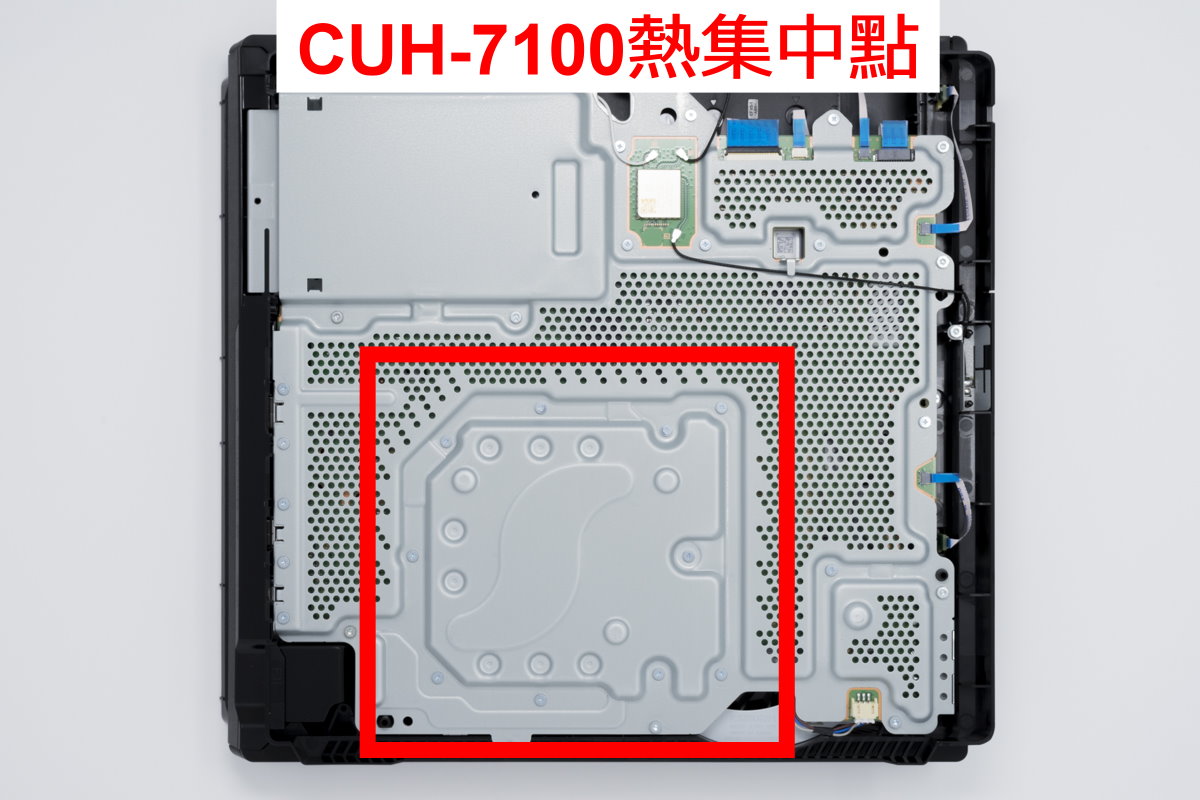

CUH-7100 Cooler-05
CUH-7100可以自行增加風扇集中散熱於紅線區,即可將主機溫度降低許多。

置放PS4 PRO的重點

PS4 PRO主機是要直立還是橫放呢? 哪一個比較好呢?

PS4 PRO是左右吸冷風,然後從後面排出熱的。 所以左右不要有擋住吸風孔的障礙物或容易塞住的東西,後方則是要有可讓熱氣排出的空間。
所以一般建議是橫放會比較好,因為不會有一邊被擋住。如果主機下方還可以加散熱器會更好。

如果要放直立,就必須使用直立架! 並請確定使用的是專為PS4 PRO設計的直立架,這樣才有助於主機的穩定和操作。沒有直立架的話,垂直擺放會擋住散熱吸風孔。 不然就是要自行找到不會造成吸風孔塞住的架子或位置,而且置放位置不能有太多的灰塵跟毛髮,以免塞住吸風孔。

另外,PS4 PRO 的吸風口很容易因為灰塵或毛髮造成散熱不佳。建議定期清理吸風孔,最好是用吸塵器用吸的。

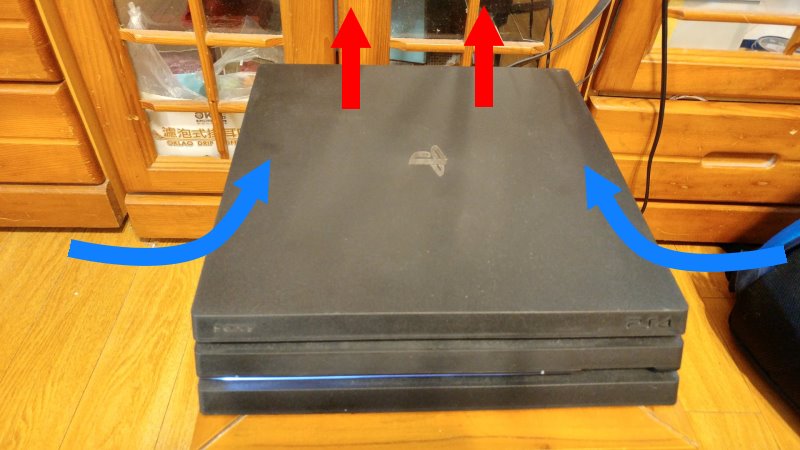

PS4 PRO散熱-001
PS4 PRO是左右吸冷風,後面排熱出熱的。

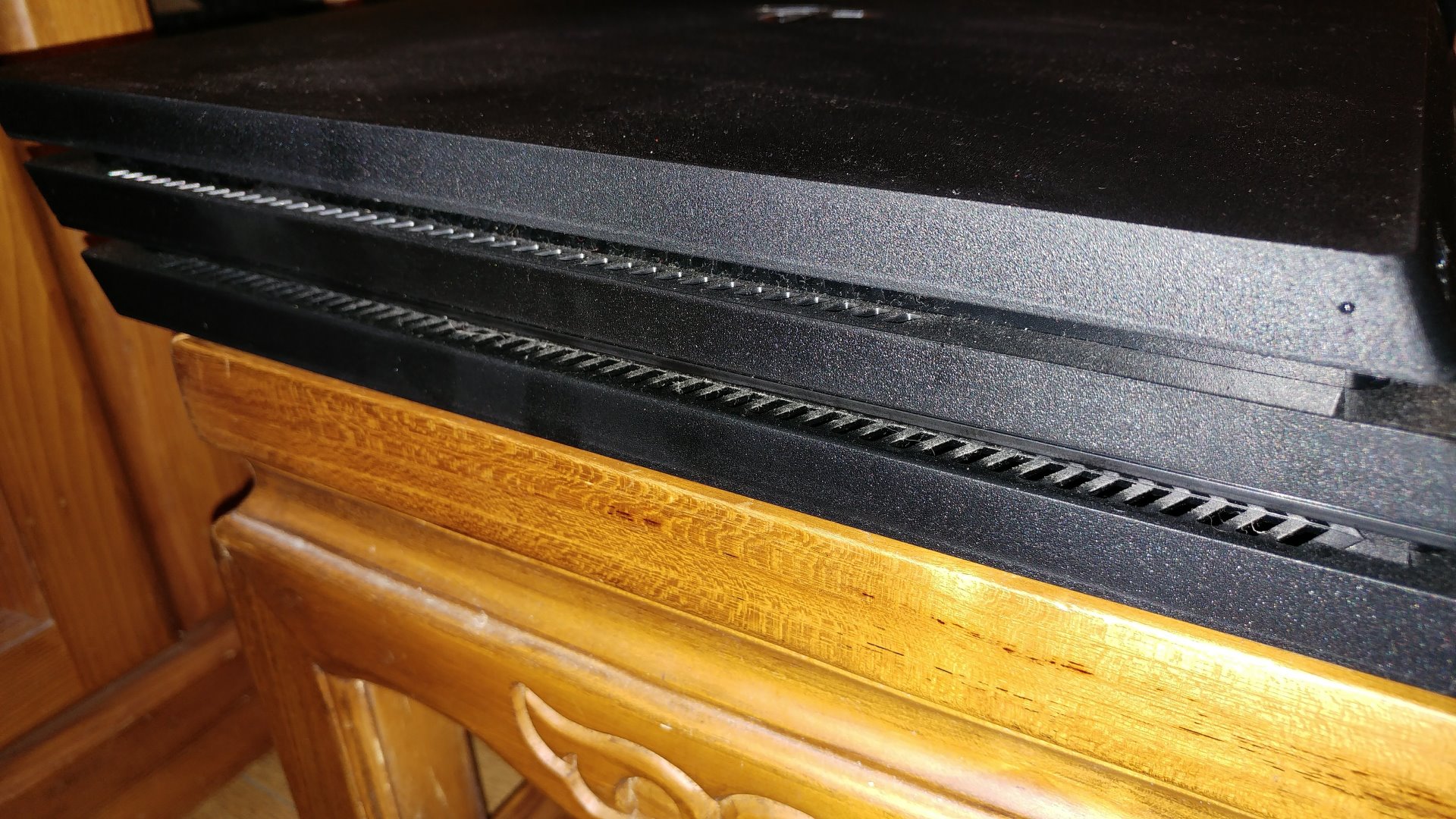

PS4 PRO 的吸風口
PS4 PRO 的吸風口很容易因為灰塵或毛髮造成散熱不佳。建議定期清理,最好是用吸塵器用吸的。



但重點還是是否有改善遊戲相容性的疑慮。(聽臉書PS4社團社友說有遊戲相容問題,但我是找不到任何PS4 PRO遊戲執行當機的實證,跟PS4 Slim是一大堆遊戲死當實證差很多。)

另外還是奉勸大家,千萬不要買PS4 Slim. 除非有大幅更新,否則現有機型是個垃圾!

資料來源:
http://pocketnews.cocolog-nifty.com/pkns/2017/10/ps4-procuh-7100.html

http://pocketnews.cocolog-nifty.com/pkns/2016/11/ps4.html
