可用跟不可用的HDMI Splitter分配器之分辨方式,請做為購買之前的參考吧~!

如果有在做遊戲實況或遊戲錄影的人,現在都會遇到一個問題,就是HDMI的HDCP保護問題。其實就只是要錄製擷取自行玩遊戲的畫面,但如果遇到有HDCP保護的機台時,所擷取的畫面將會是一片黑。
(另一個錄影問題則是錄影的影像格式(1080p60或1080p120,或者是4K錄影,這則是取決於擷取設備跟科技水準)

一般而言,錄製遊戲的設備如下:
遊戲主機 -> 1 to 2 HDMI 分配器(Splitter) ->錄影擷取設備->螢幕
或者是
遊戲主機 -> 1 to 2 HDMI 分配器(Splitter) ->錄影擷取設備跟螢幕

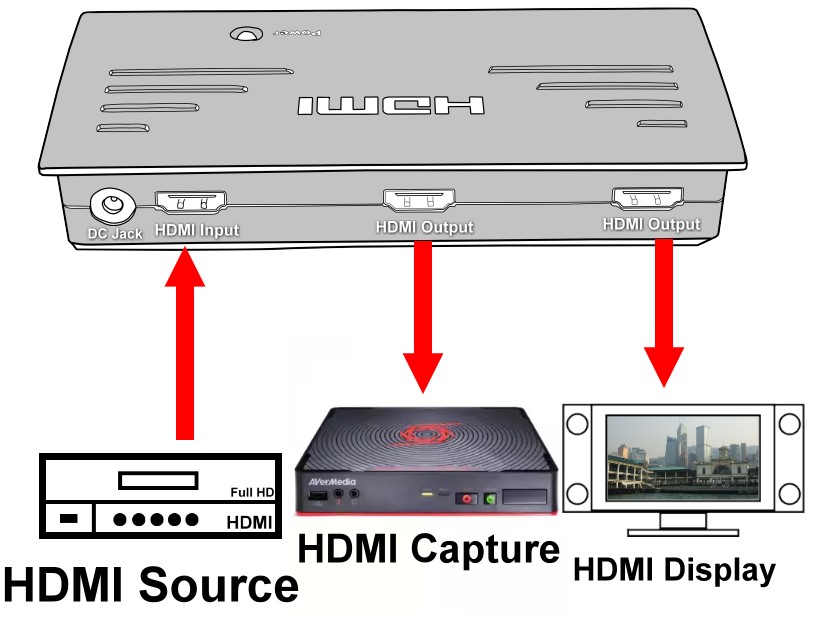

HDMISP12-010-game

一般遊戲擷取時,HDMI Splitter的主要連接方式

如果只是要主機接HDMI分配器(Splitter),再接HDMI螢幕顯示畫面是很簡單,但如果要錄製PS4/PS3的畫面就比較困難,要有破解HDCP的功能才行。特別是 PS3,如果不用bypass HDCP的HDMI分配器(Splitter),其根本錄不到畫面。如果你有想錄製的保護影片或藍光片,也可以透過bypass HDCP的HDMI分配器(Splitter),讓HDMI 影像擷取設備擷取畫面跟聲音。

可是台灣市面上販賣的都是一堆有問題的1 to 2 HDMI 分配器(Splitter) ,有問題的有些是不能Pass HDCP<所以有HDCP保護的影像聲音會無法錄製。
不然就是解析度會降低。
就像下面的影片,是我朋友幫我買的1 to 2 HDMI 分配器(Splitter),結果跟我原本在用的1 to 2 HDMI 分配器(Splitter)有很大的差別:

我拿到的真貨是從pchome線上購物買GC530時送的.
但後來網路上買了兩三個,每個都不行….
有問題的有些是不能Pass HDCP<所以有HDCP保護的影像聲音會無法錄製。
不然就是解析度會降低。
但是真的有破解HDCP的好HDMI Splitter都是正常的:1080p60輸出, HDCP訊號影像pass.
所以才會PO這個影片.

重點是一定要有破HDCP,不然一堆HDCP保護的影片會無法錄製。而且不管是PS3/PS4,就連Xbox 360跟Xbox one、任天堂Switch、PC等HDMI輸出的遊戲主機或設備,都是要Bypass HDCP才有辦法進行錄影。(在此是指自我合法錄製的影片,而非非法使用的錄影跟販賣)


好的的跟不好的1 to 2 HDMI 分配器Splitter之差異

先從相片來看

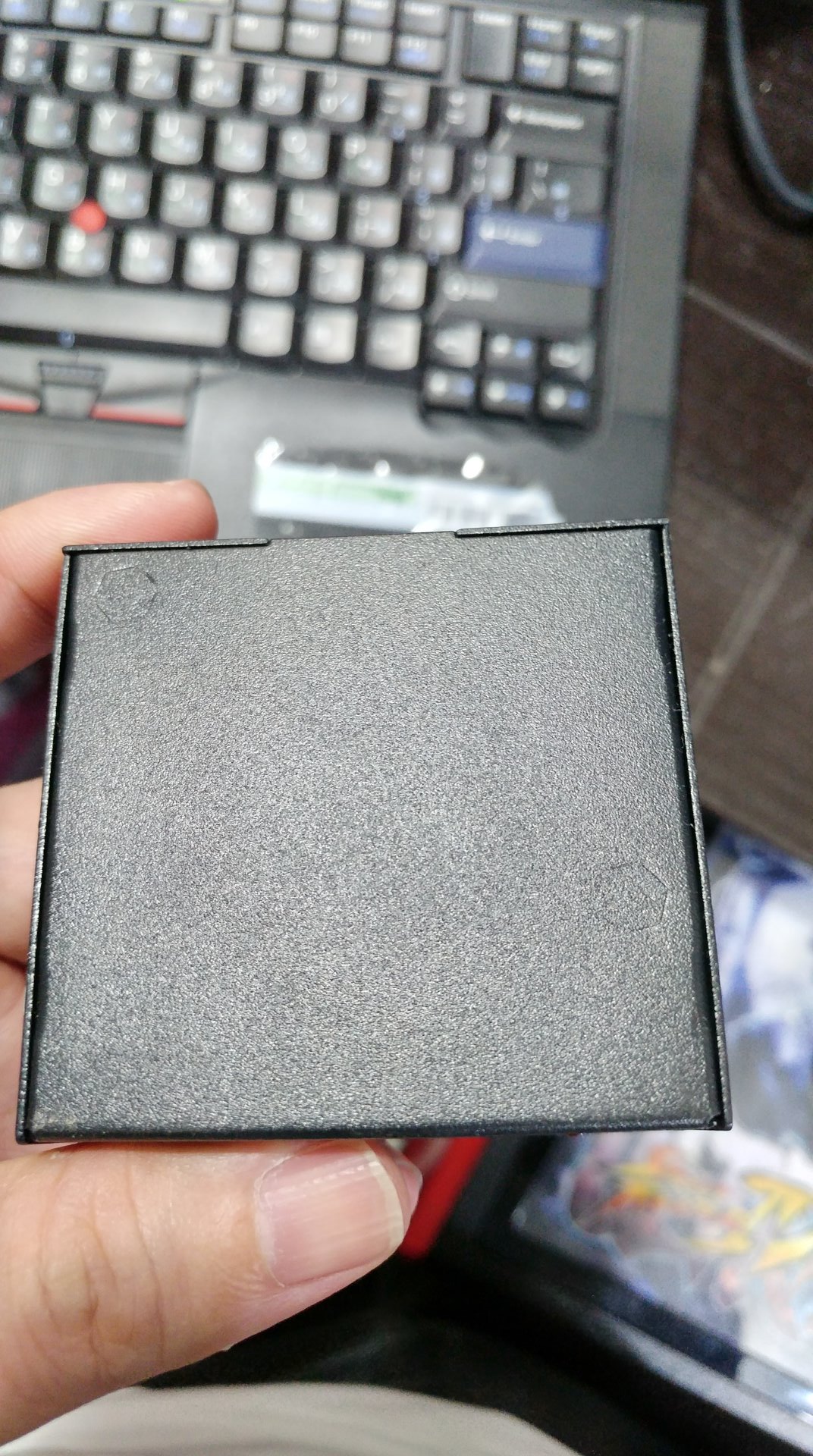

爛的跟假的1 to 2 HDMI Splitter

爛的1 to 2 HDMI Splitter,底部有兩個六角孔

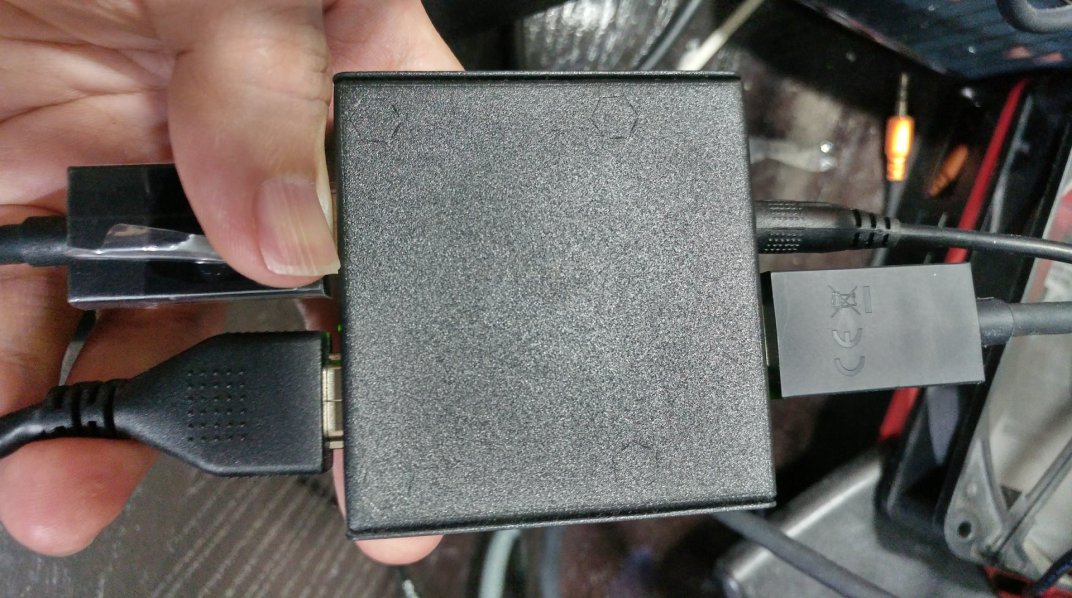

好的1 to 2 HDMI Splitter

好的1 to 2 HDMI Splitter,六角孔為4個.

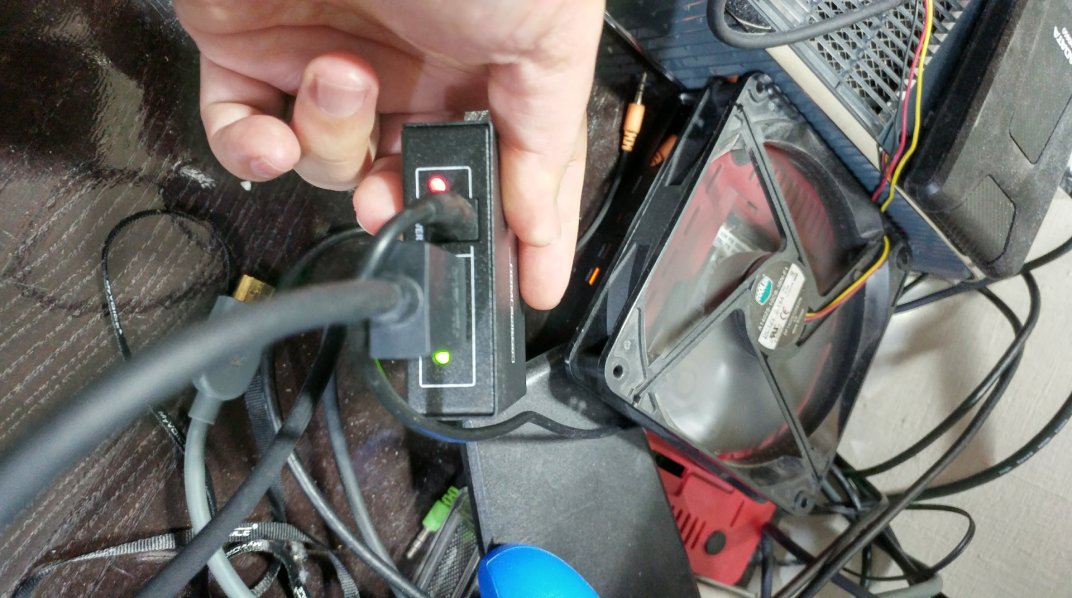

好的1 to 2 HDMI Splitter

好的1 to 2 HDMI Splitter的LED燈

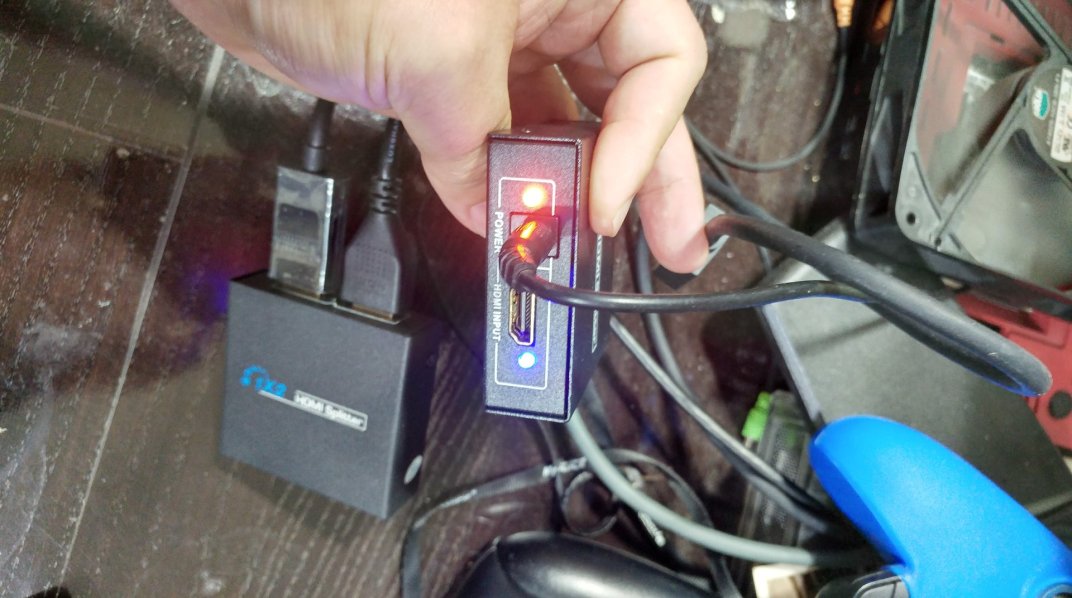

爛的1 to 2 HDMI Splitter

爛的1 to 2 HDMI Splitter,另一種也是綠燈,不過都同都是LED超亮,原因就是連降低LED亮度的電阻成本也省了。

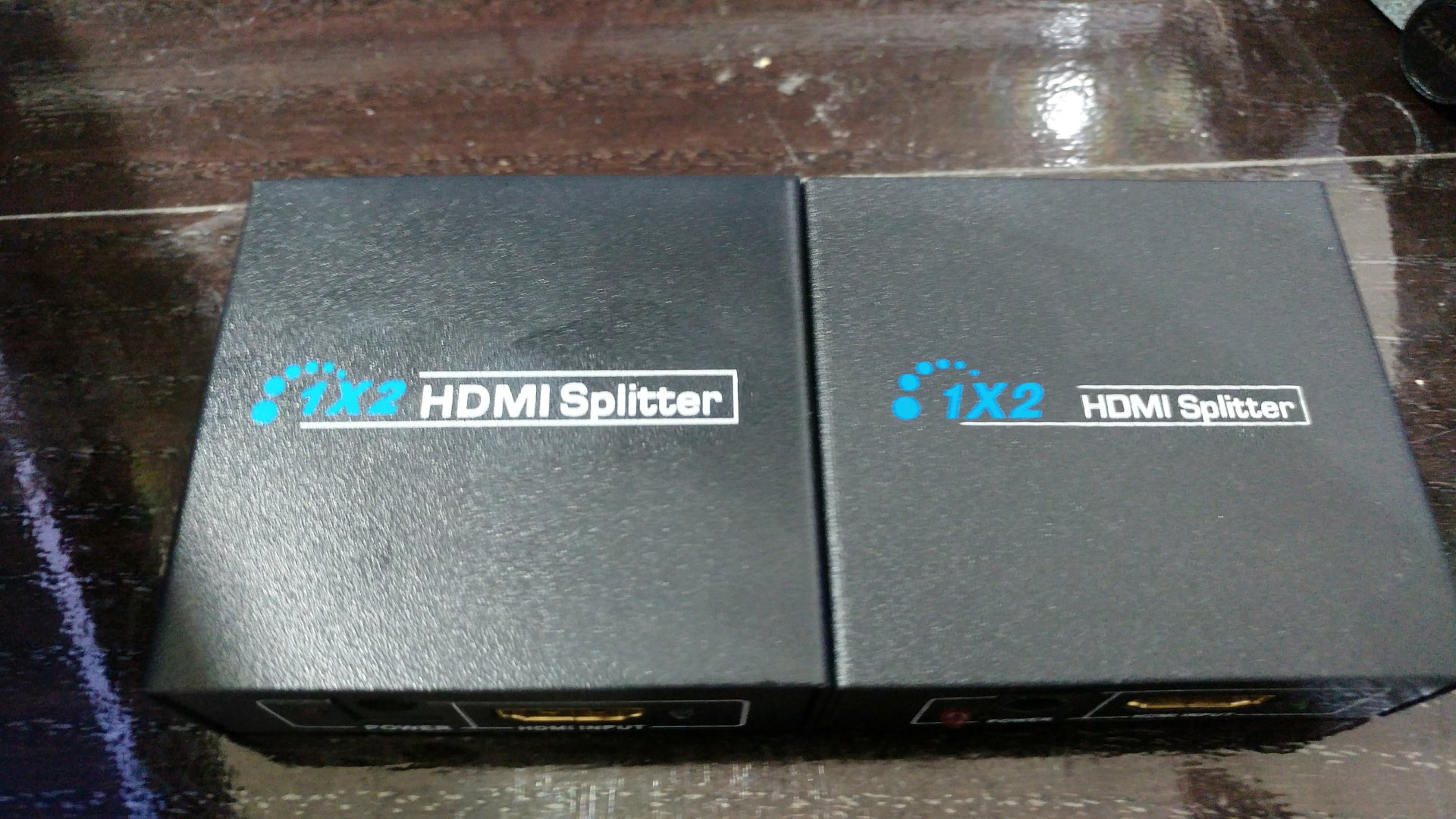

1 to 2 HDMI Splitter的上蓋差別

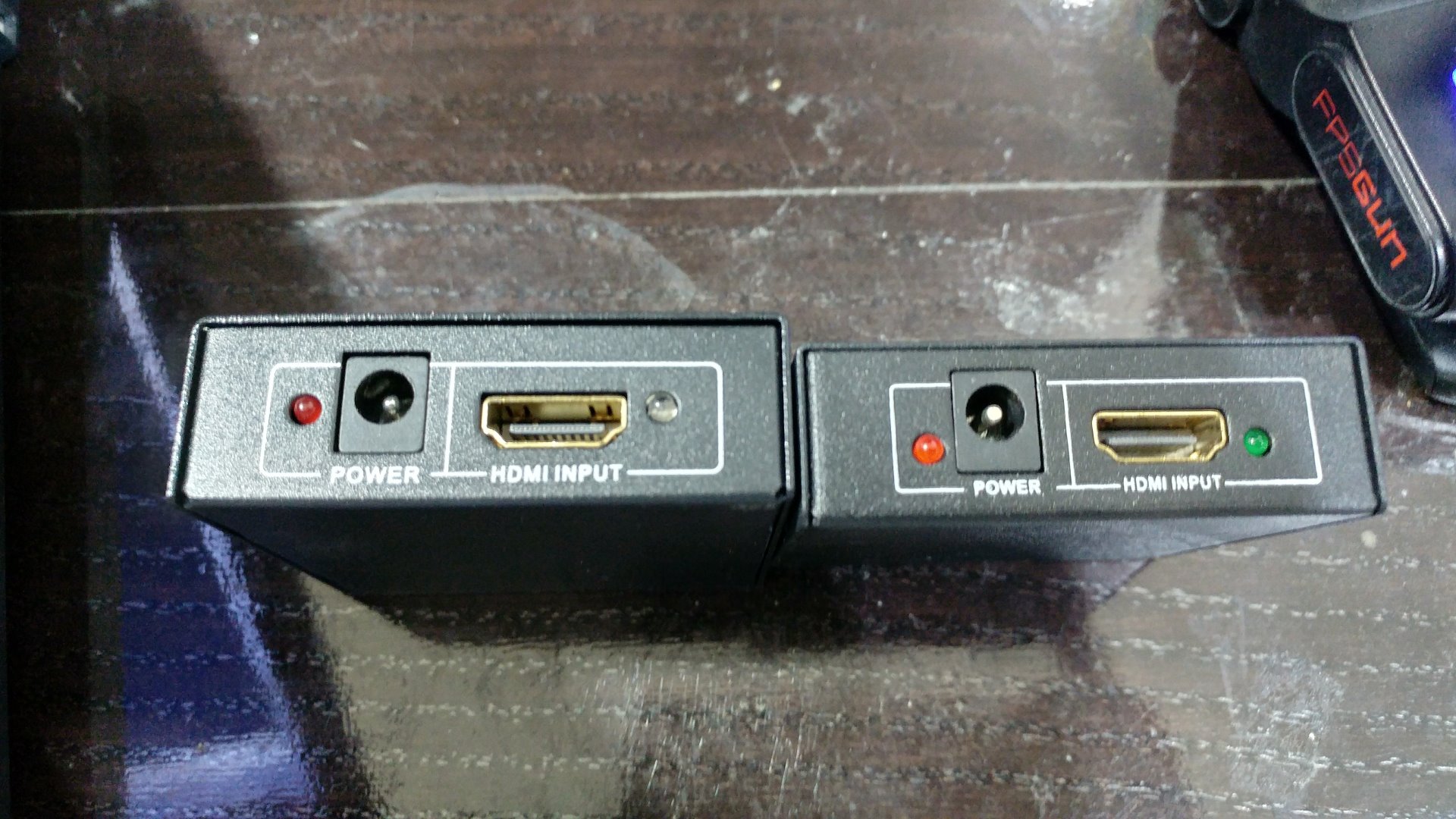

左邊是爛的,右邊是好的1 to 2 HDMI Splitter

從LED燈座高度也可以看出差異,較低的就是好的1 to 2 HDMI Splitter

20170806_120418_HDR

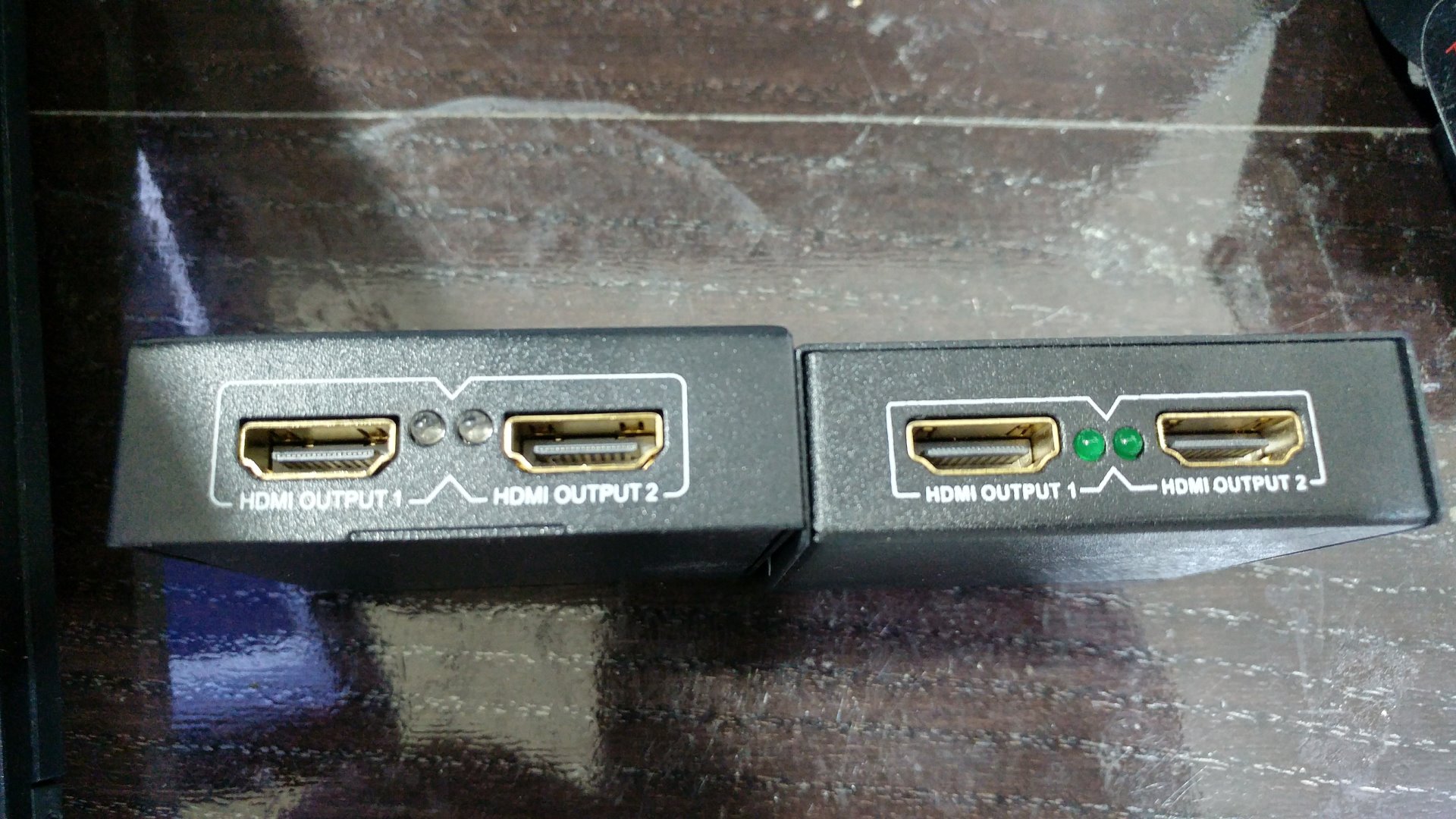

左邊是爛的,右邊是好的1 to 2 HDMI Splitter

從LED燈座高度也可以看出差異,較低的就是好的1 to 2 HDMI Splitter

20170806_120448_HDR

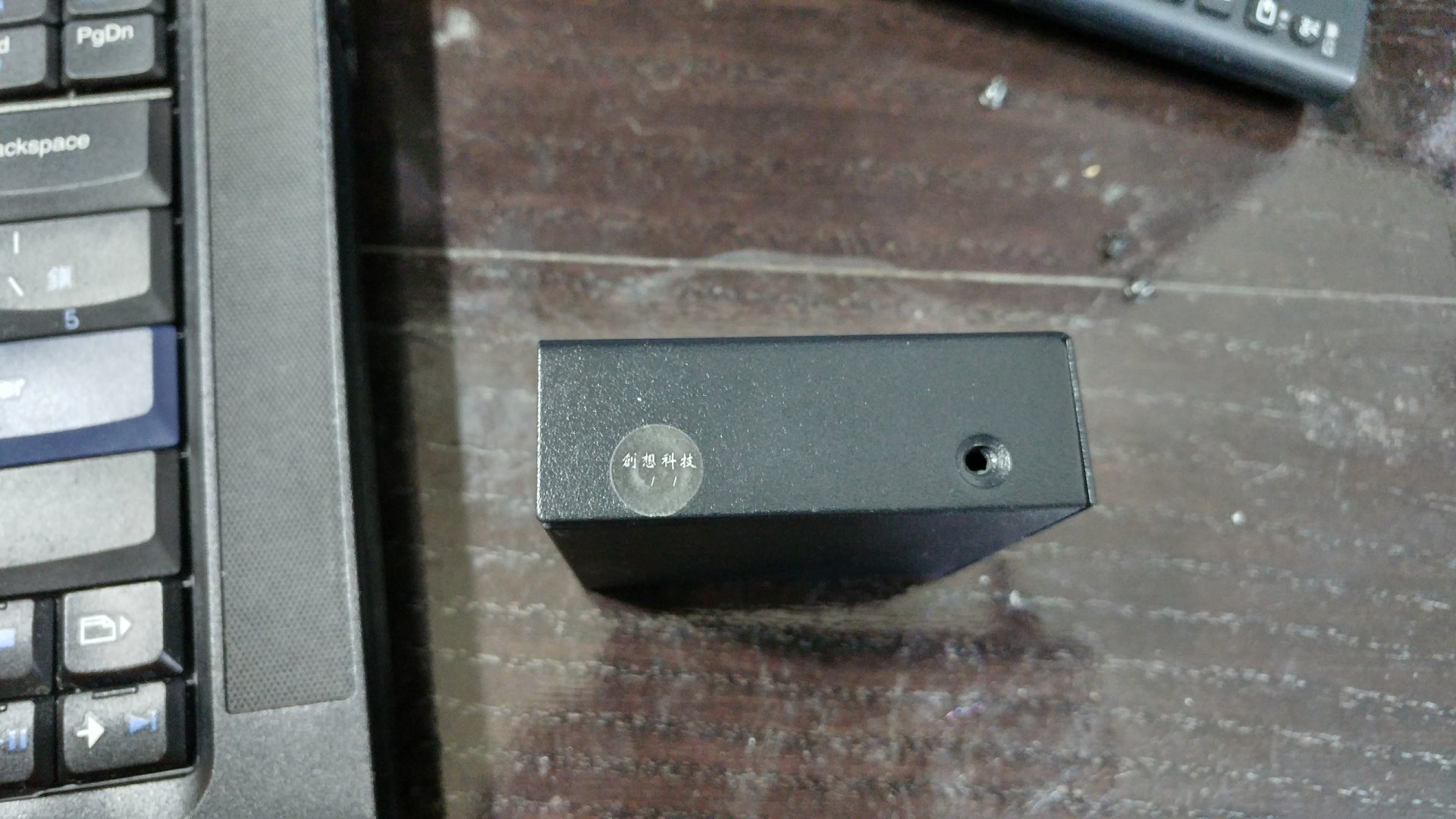

左邊是爛的,右邊是好的1 to 2 HDMI Splitter

20170806_121118_HDR

爛的1 to 2 HDMI Splitter

爛的1 to 2 HDMI Splitter,用的是中國破爛IC,Lontium原廠ic Spec說有HDMI強化訊號放大的三個機制 De-Emphasis、Equalization,可是沒有『Pre-Emphasis』。我測試是很容易訊號衰減,從1080p變成720p。

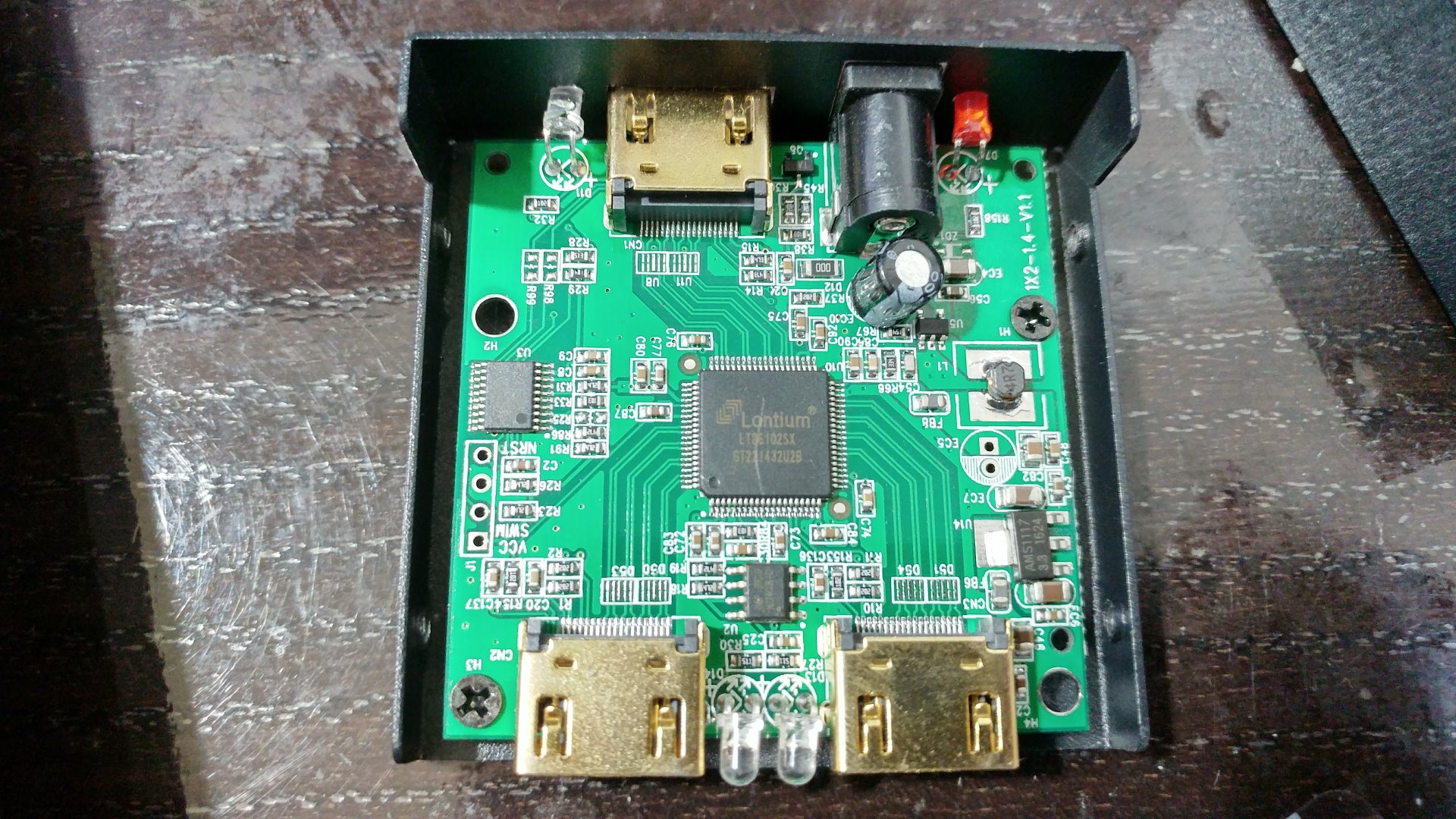

20170806_121158_HDR

爛的1 to 2 HDMI Splitter,用的是中國破爛IC

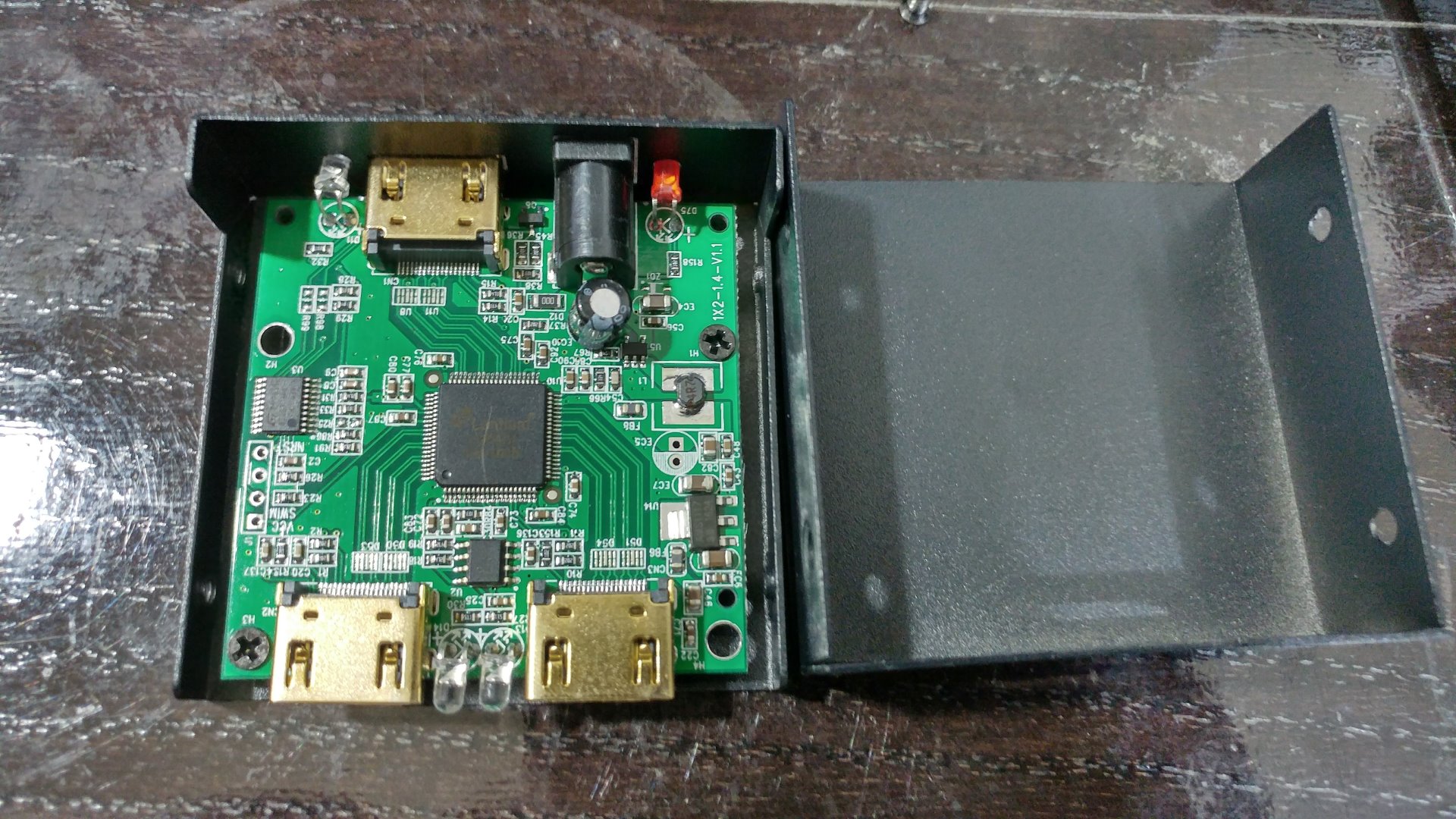

20170806_121228_HDR

爛的1 to 2 HDMI Splitter,用的是中國破爛IC,再加上不符合EMI設計的鐵殼

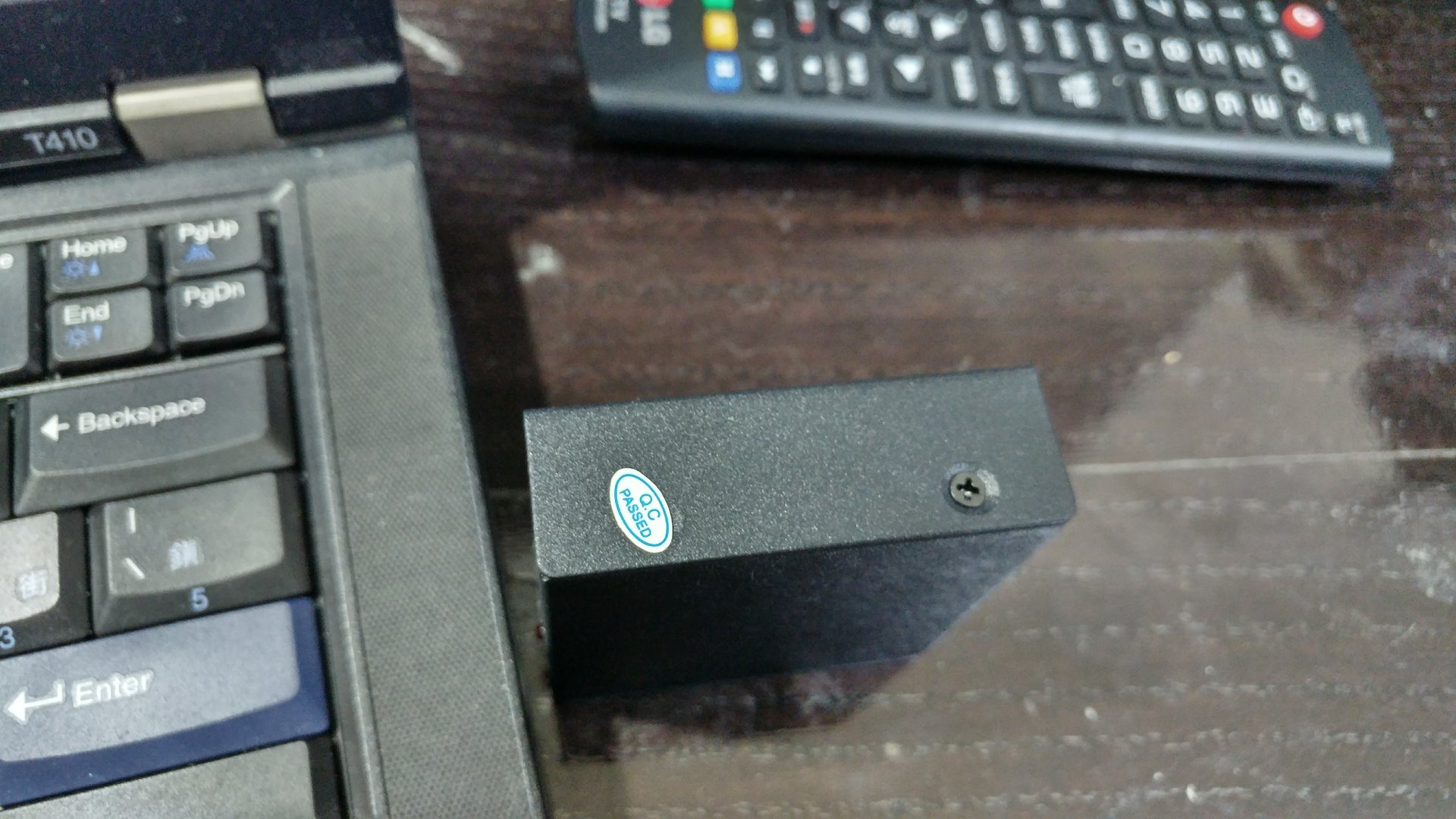

20170806_121356_HDR

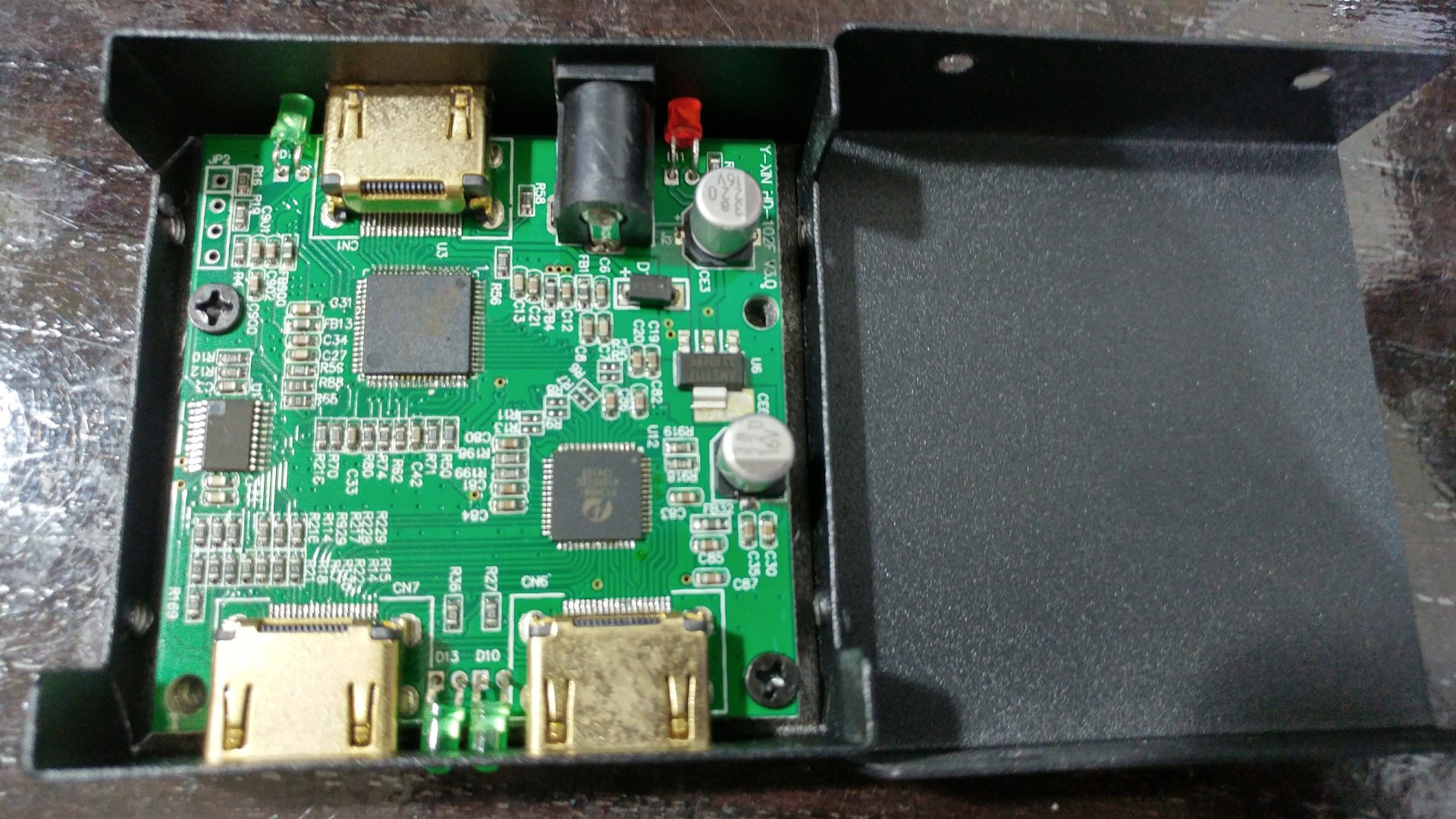

好的1 to 2 HDMI Splitter

20170806_121511_HDR

好的1 to 2 HDMI Splitter,跟有符合EMI設計的鐵殼、SMD的電容,國際HDMI IC大廠的IC.

好的1 to 2 HDMI Splitter PCB

好的1 to 2 HDMI Splitter、SMD的電容,國際HDMI IC大廠(Slicom image跟PERICOM)的IC.


沒有問題的HDMI Splitter所使用的IC

真的有破解HDCP跟有傳輸良好的HDMI訊號的HDMI Splitter產品都是用HDMI IC大廠的IC

PERICOM PI3HDMI412AD (PERICOM是高頻數位訊號放大IC大廠)
https://www.diodes.com/assets/Datasheets/PI3HDMI412AD.pdf

silicon image sil9187BCNU (silicon image是HDMI跟DVI的主要領導IC廠商)
https://www.semiconductorstore.com/pdf/newsite/SiliconImage/SiI9187_DB.pdf

這邊有大圖大圖可以參考

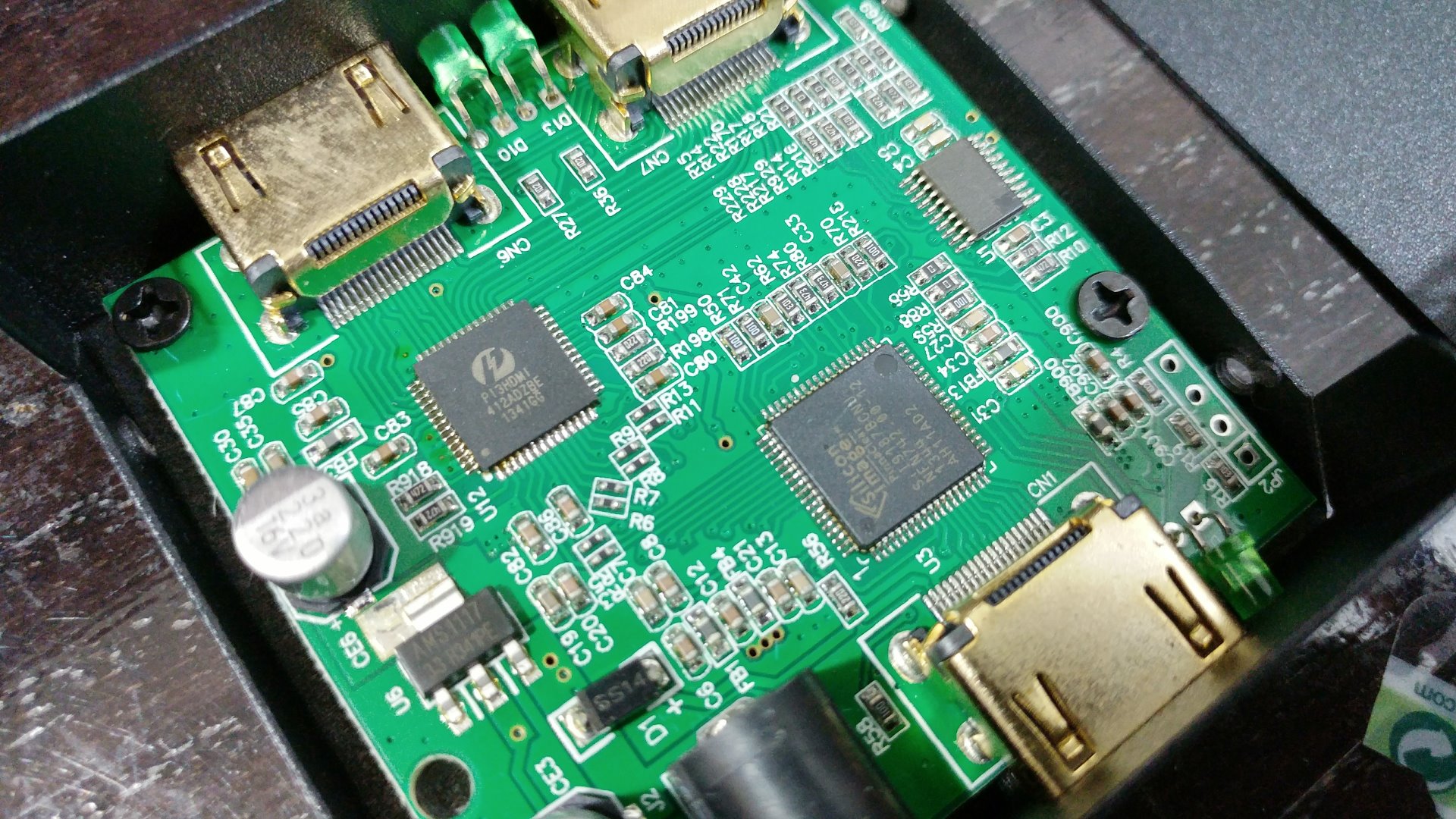

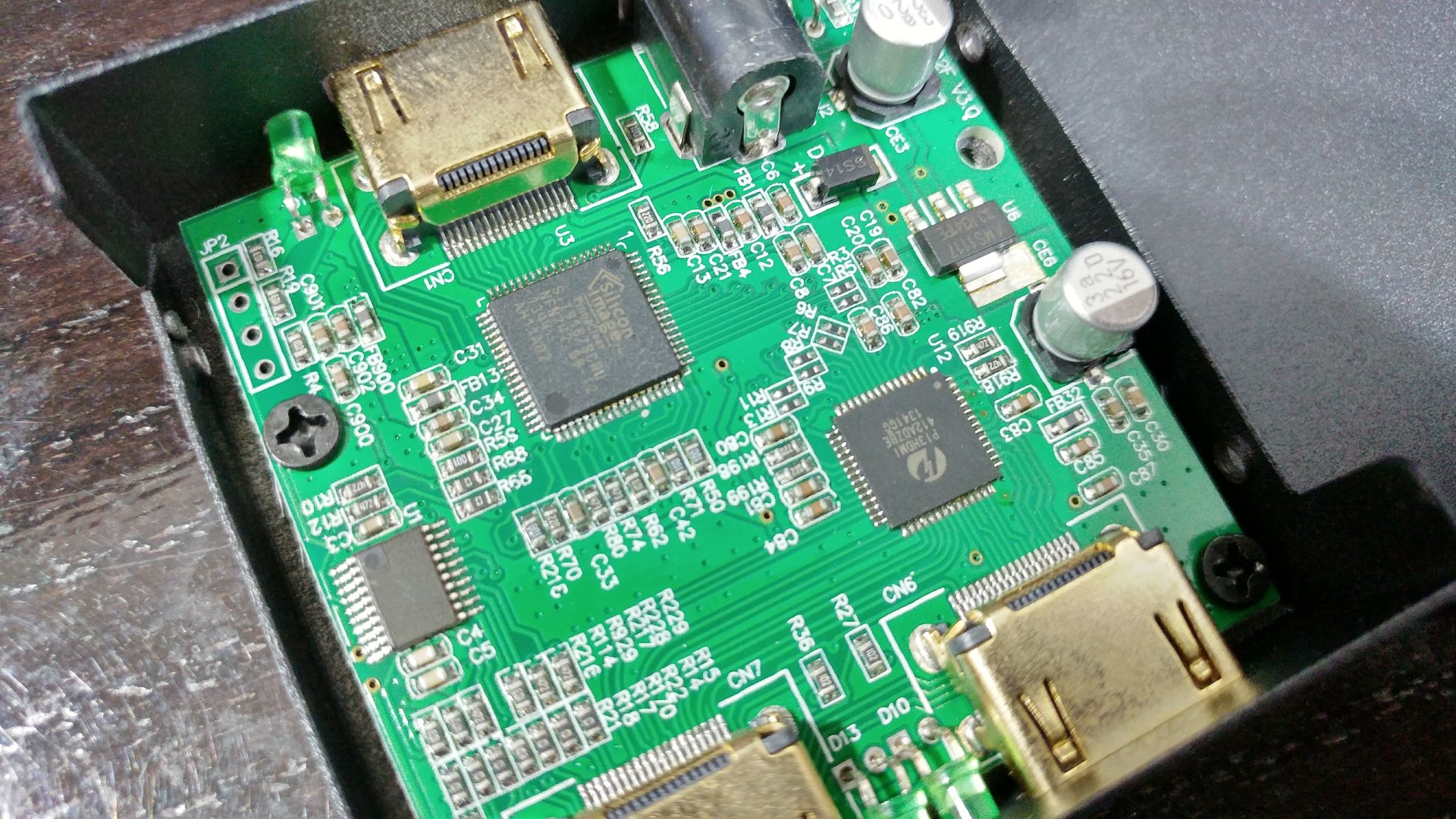

好的1 to 2 HDMI Splitter PCB設計

好的1 to 2 HDMI Splitter、SMD的電容,國際HDMI IC大廠(Slicom image跟PERICOM)的IC. LED的電阻也有加喔~!

選擇HDMI IC大廠的產品可以減少很多問題喔~! 因為他們可是花很多成本在debug跟相容性上,我每次參加HDMI大會或HDMI認證大會,都會遇到這兩家廠商。這些廠商都從無到有,這些大廠是真的『有實力』的。


有問題的HDMI Splitter

有問題的則是用中國龍訊 Lontium的Splitter IC:

像是 1 to 2 Splitter就是用Lontium LT86102UX

這邊有大圖可以參考。
基本上中國IC廠商寫的規格都是假的! 東抄西抄,ic也是抄來的。
(中國的IC Spec基本上都不能相信其寫的規格,就連最簡單的USB網路卡也是)

此顆LT86102UX  IC的Product_Brief並沒有註明是否有支援或HDCP認證,其或許是造成啟動HDCP的保護影片,其顯示是一片黑的主要原因。

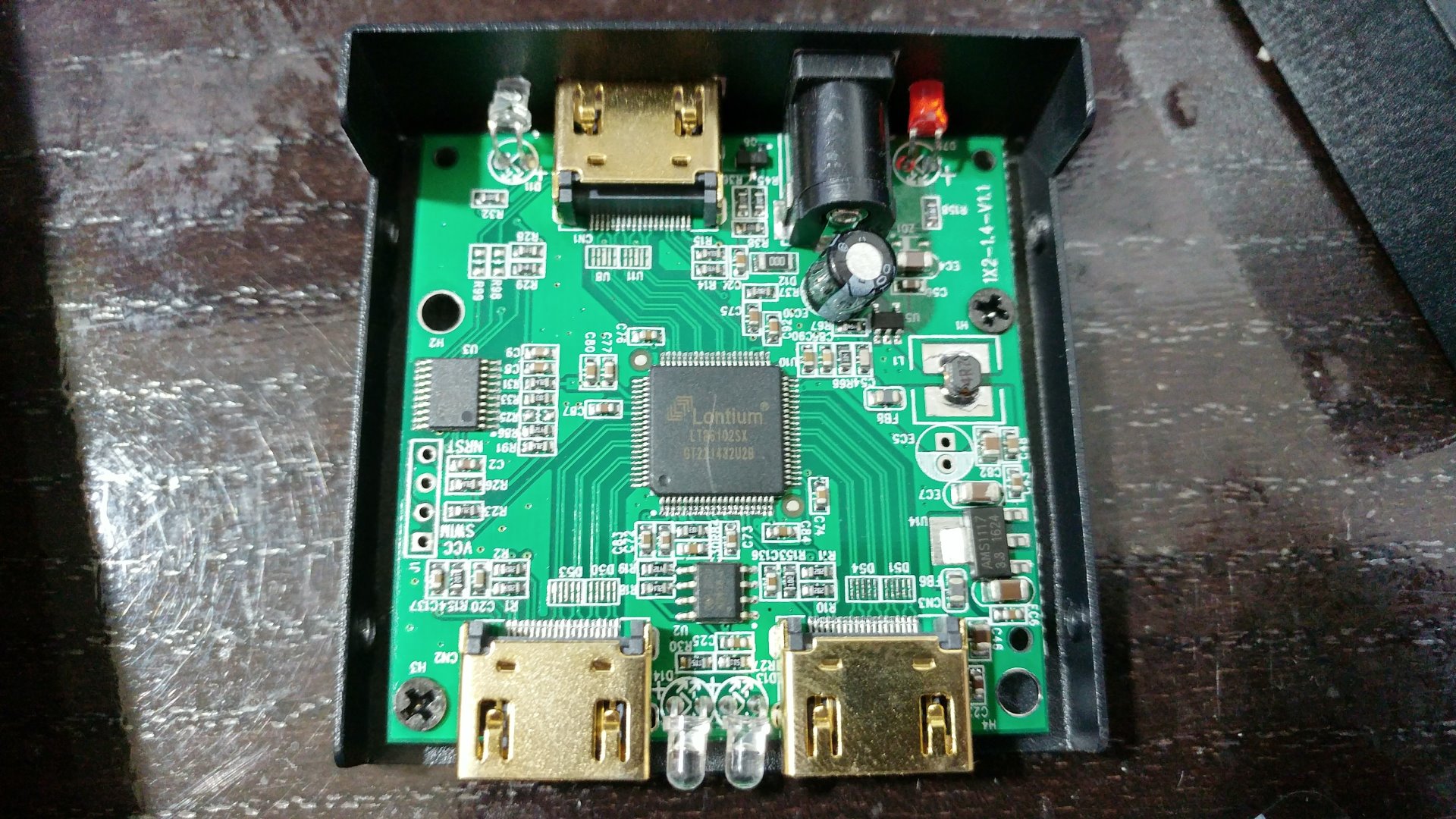

20170806_121203_HDR

爛的1 to 2 HDMI Splitter,用的是中國破爛IC



這邊有其他網站的同樣產品介紹。而且其測試也是測試出『it seemed that the HDCP was not being passed to the output ports either.』<–HDCP無法Pass.


建議的實際商品

如果真的想買到一個可以用的1 to 2 HDMI Splitter,
可以找一個可以換貨或退貨的店家,要不然就是整組設備拿過去測試。
可換貨的可以換搖桿或滑鼠這類會消耗的周邊即可。

1 to 2 HDMI Splitter

ViewHD 2 Port 1×2 Powered HDMI Mini Splitter for 1080P & 3D | Model: VHD-1X2MN3D

用的是國際HDMI IC大廠(Slicom image跟PERICOM)的IC. 雖然不支援4K,但足以錄製1080p60影片即可。而且有Amazon 一千多人的5星認證。



SP-HDMI 1TO2-A V1.3A (市面上一堆假貨,請認明有silicon image sil9187BCNU跟PERICOM PI3HDMI412AD,這兩顆IC才是真的)

http://goughlui.com/2015/04/27/teardown-analysis-unbranded-metal-case-hdmi-2-port-splitter/


參考資料:
http://www.neko.ne.jp/~freewing/hardware/hdmi_hdcp_splitter/

https://www.howtogeek.com/208917/htg-explains-how-hdcp-breaks-your-hdtv-and-how-to-fix-it/
