自製Xbox 360 500GB HDD 步驟說明



如果你的內建Xbox 360硬碟故障的話,可以依照以下步驟這樣做一個可以用的自製Xbox  360 HDD。

支援的WD硬碟型號如下:
series: [BEAS/BEVS/BEVT/BPVT/LPVT/BEKT/BJKT/BPKT/BUDT/HLFS/BLFS]

Scorpio Series Scorpio Blue Series   Scorpio Black Series AV-25 Series VelociRaptor Series
WD600BEAS   –  60GB
WD800BEAS   –  80GB
WD1000BEAS – 100GB
WD1200BEAS – 120GB
WD1600BEAS – 160GB
WD2000BEAS – 200GB
WD2500BEAS – 250GB
WD600BEVS   –  60GB
WD800BEVS   –  80GB
WD1000BEVS – 100GB
WD1200BEVS – 120GB
WD1600BEVS – 160GB
WD2000BEVS – 200GB
WD2500BEVS – 250GB
WD3200BEVS – 320GB
WD600BEVT   –  60GB
WD800BEVT   –  80GB
WD1200BEVT – 120GB
WD1600BEVT – 160GB
WD2000BEVT – 200GB
WD2500BEVT – 250GB
WD3200BEVT – 320GB
WD4000BEVT – 400GB
WD5000BEVT – 500GB
WD6400BEVT – 640GB
WD1600BPVT – 160GB
WD2500BPVT – 250GB
WD3200BPVT – 320GB
WD5000BPVT – 500GB
WD6400BPVT – 640GB
WD7500BPVT – 750GB
WD2500LPVT – 250GB
WD3200LPVT – 320GB
WD5000LPVT – 500GB
WD10TPVT    –    1TB
WD800BEKT   –  80GB
WD1200BEKT – 120GB
WD1600BEKT – 160GB
WD2500BEKT – 250GB
WD3200BEKT – 320GB
WD5000BEKT – 500GB
WD800BJKT   –  80GB
WD1200BJKT – 120GB
WD1600BJKT – 160GB
WD3200BJKT – 320GB
WD5000BJKT – 500GB
WD3200BPKT – 320GB
WD5000BPKT – 500GB
WD7500BPKT – 750GB
WD1600BUDT – 160GB
WD2500BUDT – 250GB
WD3200BUDT – 320GB
WD5000BUDT – 500GB

WD1500HLFS – 150GB
WD1600HLFS – 160GB
WD3000HLFS – 300GB
WD1500BLFS – 150GB
WD1600BLFS – 160GB
WD3000BLFS – 300GB

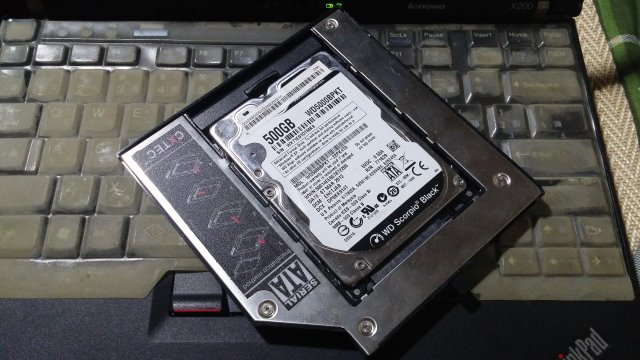

  1. 準備好可安裝SATA硬碟的電腦跟有支援的WD硬碟。
    Xbox 360HDDHACKR-01
    支援的500GB硬碟。但即使你拿750GB、1TB,也只能支援500GB.

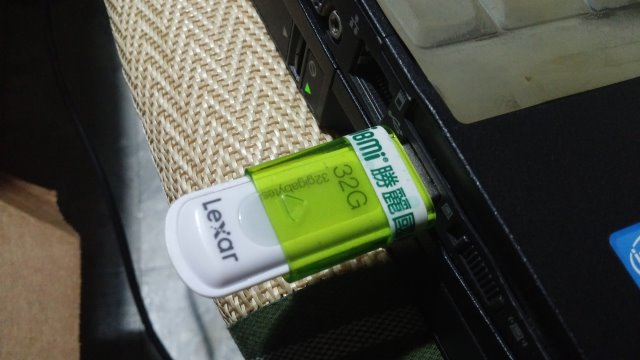

  2. 可支援DOS開機的USB隨身碟,裡面放置DOS開機片跟HDDHACKR程式跟HDD500.BIN(Xbox 360 500GB硬碟的韌體)

    Xbox 360HDDHACKR-02
    要支援開機的隨身碟才有用,威剛的幾乎都不行

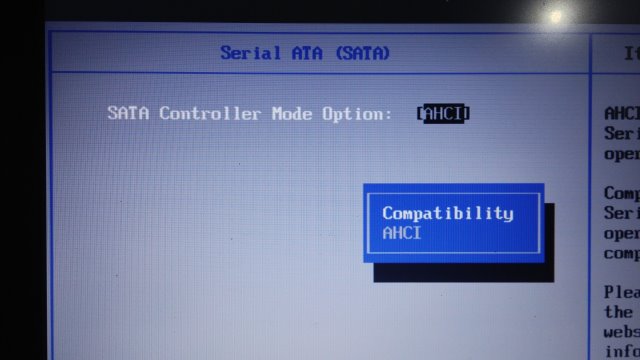

  3. 將硬碟放進電腦之後,建議進入BIOS,將SATA mode改成Compatibilty.
    Xbox 360HDDHACKR-03
    將SATA mode改成Compatibilty

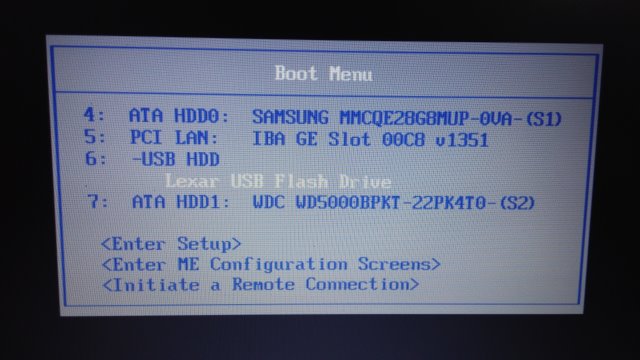

  4. bios設定完成後,重新開機,選擇 USB隨身碟開機。

    Xbox 360HDDHACKR-04
    選擇 USB隨身碟開機
  5. DOS開機成功後,輸入dir/p,  可以確認隨身碟的檔案跟名稱。所以我們可以確認所需要的HDDHACKER.EXE檔跟HDDSS500.BIN檔案均存在。

    Xbox 360HDDHACKR-06
    dir/p 或 dir/w都可以查詢檔案。

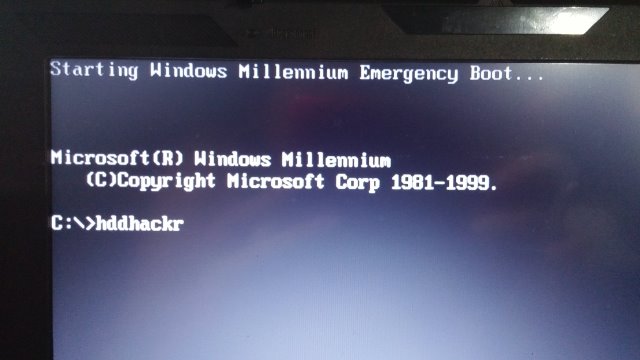

  6. 離開dir/p之後,輸入HDDHACKR

    Xbox 360HDDHACKR-05
    輸入HDDHACKR

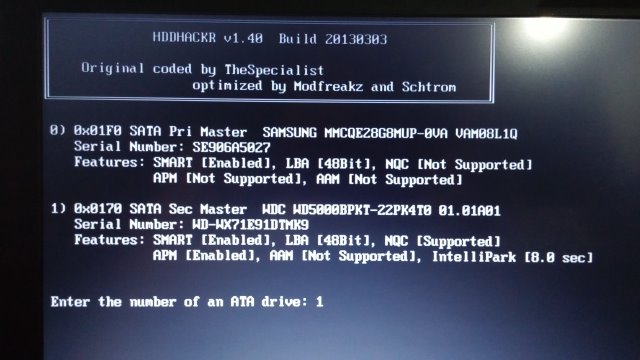

  7. HDDHACKR執行後,應該可以看到我們要變更的硬碟型號跟位置,像此範例為1,所以輸入1.

    Xbox 360HDDHACKR-07
    像此範例為1,所以輸入1.

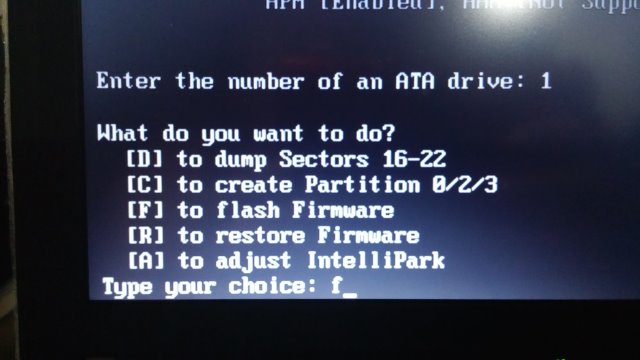

  8. 由於要進行韌體變更成我們要的Xbox 360支援韌體,所以要輸入f.Xbox 360HDDHACKR-08

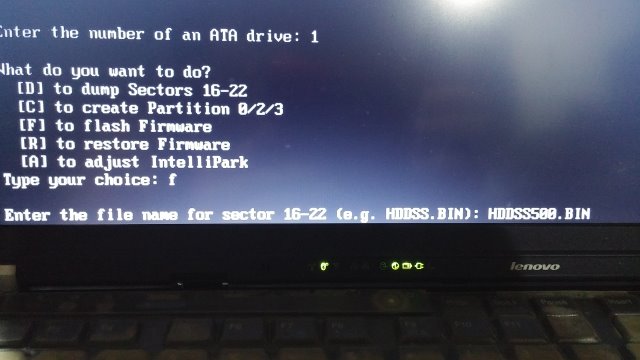

  9. 請輸入你下載來的HDDSS500.BIN(Xbox 360支援500GB韌體).

    Xbox 360HDDHACKR-09
    以你下載的檔名為主,這個是示範.

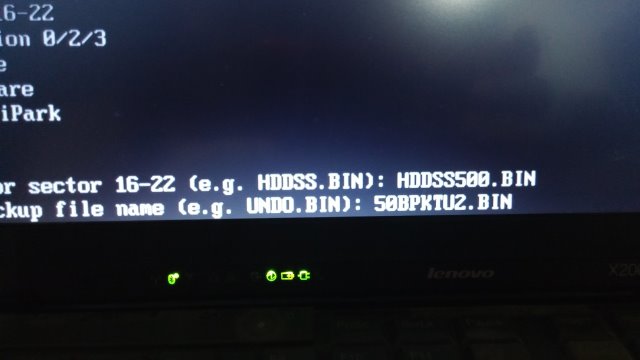

  10. 請輸入你要備份的WD硬碟原廠韌體之檔名,此範例為50BPKTU2.BIN.

    Xbox 360HDDHACKR-10
    這個備份只是備用而已

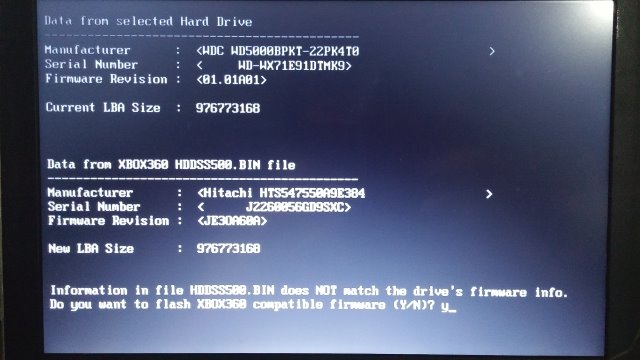

  11. 其會示範變更韌體後的前後差異,請輸入Y開始進行韌體變更。

    Xbox 360HDDHACKR-11
    按下enter之後,就不要後悔喔!

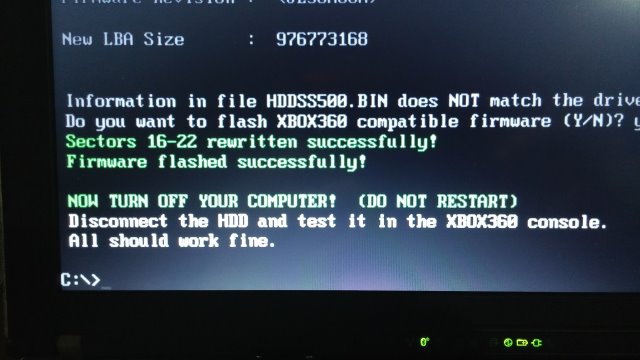

  12. 綠色的字體表示韌體變更成功,請將電腦電源關閉。否則HDD韌體無法完成更新。

    Xbox 360HDDHACKR-12
    如果沒有完成關機,硬碟是沒有變更成功的。

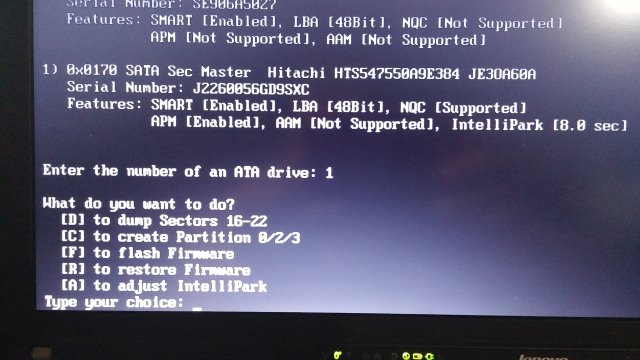

  13. 但由於我們用的是WD 硬碟,為了硬碟健康,建議變更其IntelliPark值,重新開機執行HDDHACKR。在此畫面輸入a.

    Xbox 360HDDHACKR-13
    在此畫面輸入a.

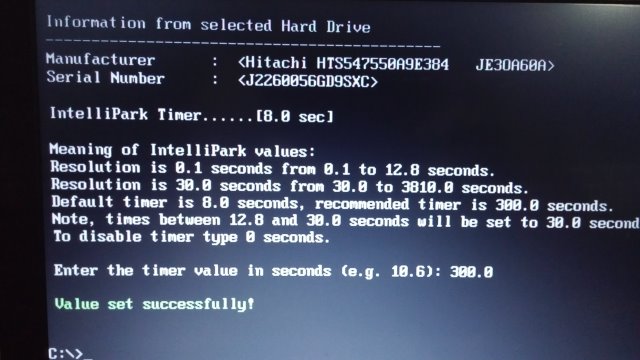

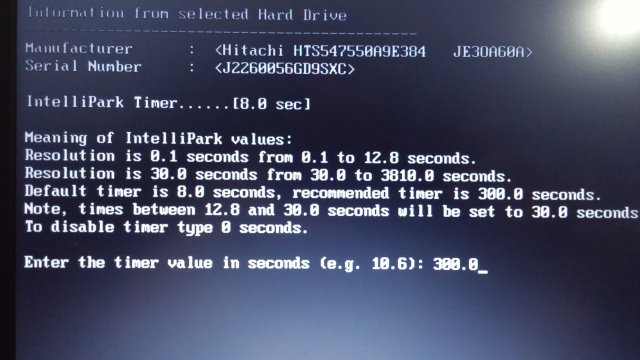

  14. hddhackr建議為300.0,所以就輸入300.0

    Xbox 360HDDHACKR-14
    hddhackr建議為300.0
  15. 設定完成,也是要電腦關機才是完成整個步驟。

    Xbox 360HDDHACKR-15
    要電腦關機才是完成整個步驟

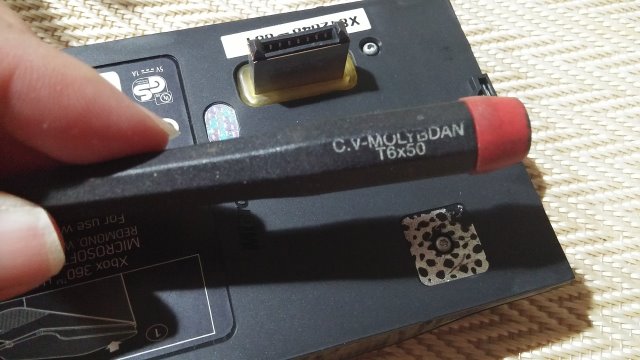

  16. 如果是最早期的Xbox 360硬碟盒,要用T6螺絲起子打開四個螺絲。

    Xbox 360HDDHACKR-16
    T6螺絲起子

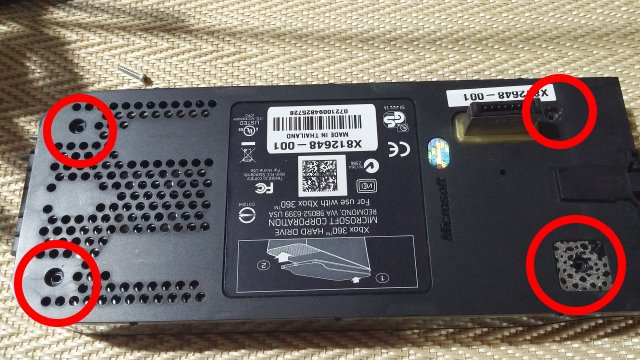

  17. 四個螺絲,然後打開上蓋。Xbox 360HDDHACKR-17

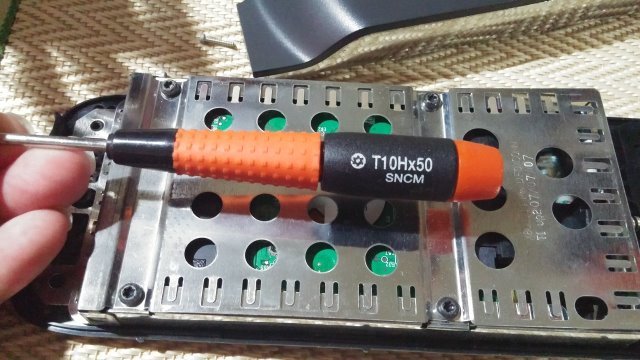

  18. 然後還要用T10螺絲起子打開四個螺絲。才能看到硬碟。

    Xbox 360HDDHACKR-19
    T10螺絲起子

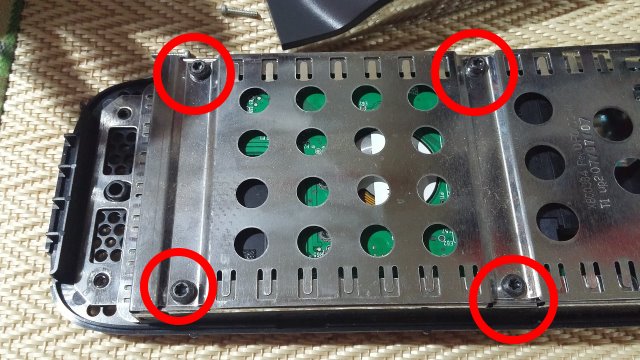

  19. 打開四個螺絲。才能看到硬碟。新硬碟裝完之後,要注意硬碟盒下面的插頭是否為直立的,如果不是,表示你的硬碟沒裝好。Xbox 360HDDHACKR-18
  20. 最後就是在你的Xbox 360主機將硬碟格式化,就大功完成了!







資料來源:HDDHACKR v1.40 Build 20130303

Xbox 360 500GB Hard Drive Security Sector Download

Hack a 250gb, 320gb or 500gb Sata harddrive to work in the Xbox 360 and Xbox 360 Slim
