USB Type-C 和USB PD 2.0 總算於2014.8.11公布

等這麼久,USB-IF總算於2014.08.11公布了USB Type-C 和USB PD 2.0! 並且與USB 3.1 spec做為同一新世代的USB規範。

USB Type-C 可以選擇USB 2.0 或 USB 3.1 Gen2作為傳輸規格。電流上限從最小的500mA到一般的1.5A,以及最高的5A. 皆由其所對應電流上限的Cable來做產品規劃。

相關廠商又要買新儀器、新測試治具、以及USB-IF跟Intel規範的USB 3.1測試裝置。




USB 3.1 081114版下載:
http://www.usb.org/developers/docs/usb_31_081114.zip


Cable 的組裝方式跟插頭配對方式:


USB Type-C 轉接器(Adapter)規格

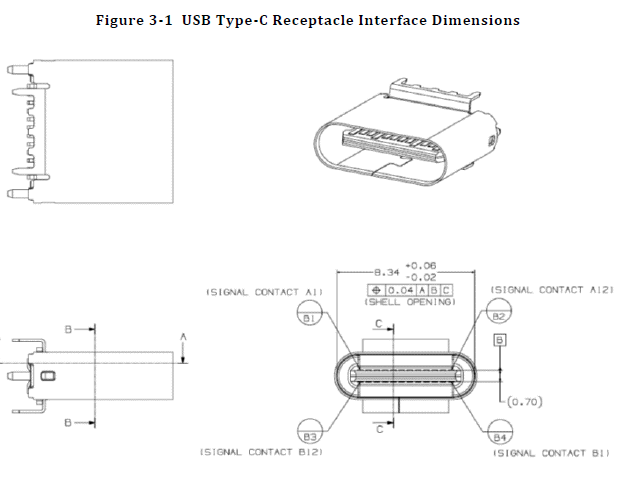

USB Type-C母座

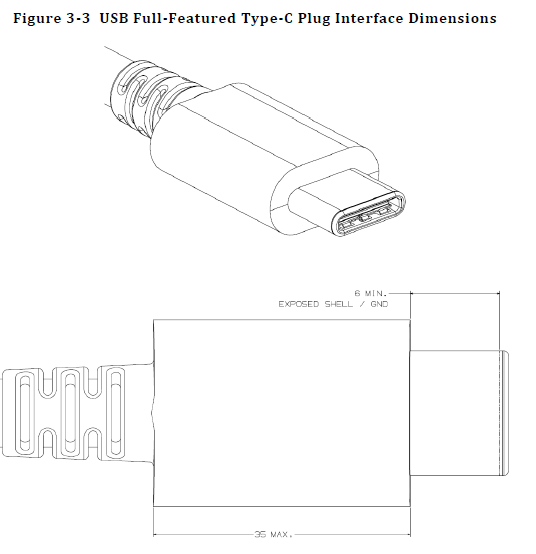

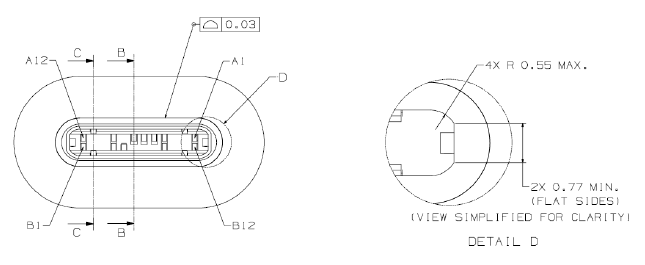

USB Type-C 全功能公頭

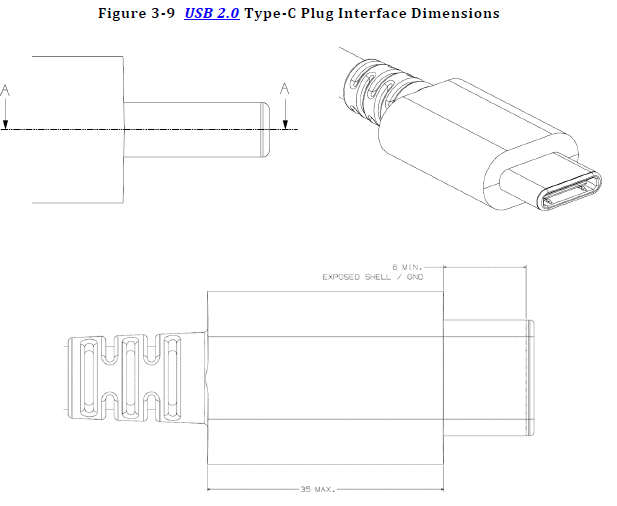

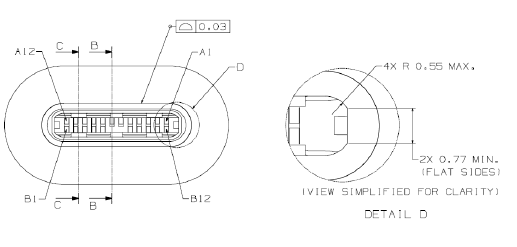

USB Type-C USB 2.0公頭(可以發現少很多pin)

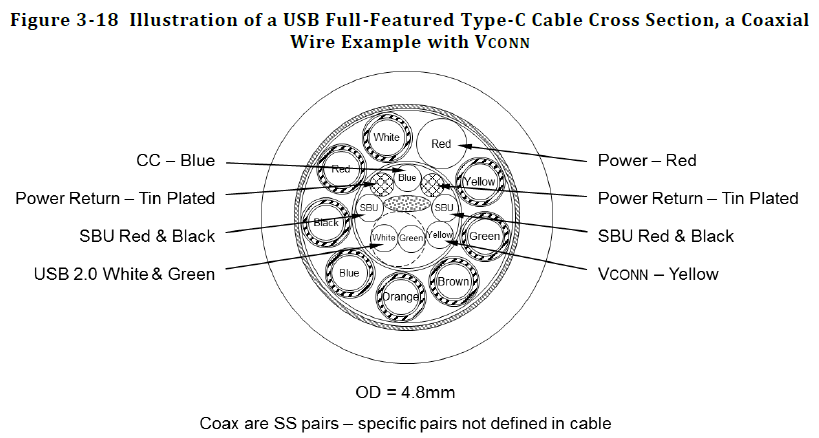

全功能線材有Vconn範例



全功能線材無Vconn範例 image


資料來源:http://www.usb.org/

公司已經有人看到USB Type-C的線材加工廠的老闆,在抱怨其線材加工非常難做…
