更換APC BR1000TW UPS電池

有一天我發現公司的UPS亮出奇怪的警示燈,結果一打開,鉛蓄電池電池液(硫酸)漏出,造成端子腐蝕,電池電壓也不足了。所以打算更換電池。

APC原廠建議更換的電池規格為RBC32,台灣售價為1550元含稅(網頁找不到的話,請找『普飛特』、『RBC32』這兩個關鍵字)。 RBC32其實用的是兩顆Vision CP系列電池中的CP 1270去做串聯,而且使用壽命為3-5年,幾乎才等於湯淺NP型系列,而非湯淺UPS應用電池RE型的5-7年。而且Vision的CP1270電池在台灣不好買,所以會用幾乎同樣大小、同電器特性的湯淺 NP系列NP7-12

換到第三次的APC BR1000TW UPS電池時,我才發現APC BR1000TW所用的充電pin為大pin 6.5mm, 但湯淺湯淺NP7-12有兩種規格:A、B,而CP1270也有CP1270A的另一種型號。
湯淺NP7-12  A type pin寬度為4.8mm,湯淺NP7-12  B type pin則為6.5mm.
Vision CP1270 pin寬度為4.8mm,Vision CP1270A pin寬度為6.5mm.

所以要更換電池之前,最好先確認你的原廠CP1270的pin寬度到底是4.8mm還是6.5mm,再去決定要買NP7-12  A type 還是B Type.
(因為APC的電池型號為CP1270,但pin的寬度卻是6.5mm.)

雖然A Type也可以用於原廠6.5mm的插頭(厚度0.8是一樣的),但就是會怕端子插的不夠緊,而且A type 的端子比較短(6.35 < 7.9),而原廠線材跟Atype 比較起來的,線短了些,所以用A type的電池很容易因線長不夠,造成組合成電池無法像CP1270一樣的整齊,所以最好還是訂購B type(大)的NP7-12。

湯淺NP7-12  兩個型號 A & B差在pin的大小。(其實我認為pin位置也有差. 此UPS最好使用0.25in(6.35mm)大小的大頭)


APC BR1000TW-0028

如果不幸買到A Type的電池,兩個電池組裝好之後,會發現無法兩個電池對齊,也進而造成電池塞不進UPS裡面,這時就只能讓電池露出。

一般的NP7-12售價從450~500都有,賣500的,大都可以殺到450.

結果在新店復興路的湯淺批發賣NP7-12一顆要價550. 聽到報價當場把電池放回去走人.

在PCHOME商店街看到一顆450,兩顆免運費的,於是下午下單,結果晚上七點拿到電池。(後來我直接去民權橋電子對面的湯淺代理商買電池)
2011-11-16_134041

【民權橋電子】湯淺YUASA 12V7A免保養鉛鈣電池NP7-12
(已在2012.10.09修改為正確連結) 注意:一般都是賣A Type的NP7-12.

另外也可以在電池達人的店家購買,其可以直接說明是要UPS用12V 7A,且要大Pin的,老闆就會幫你找對正確的規格。像這次店家給我的電池則是 廣隆 LONG WP7.2-12,規格為F2(大頭0.25in),這個就很容易接上APC的轉接頭。

2016-10-11_143124

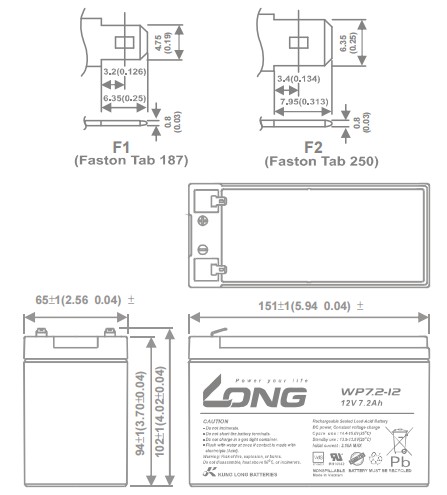

廣隆 WP7.2-12 F1跟F2差別



20161011_103012_hdr

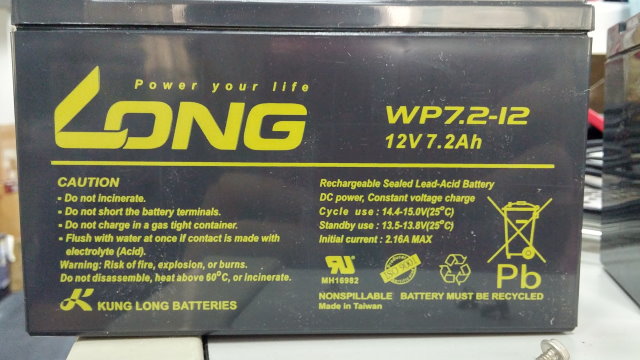

廣隆 WP7.2-12

20161011_103016_hdr

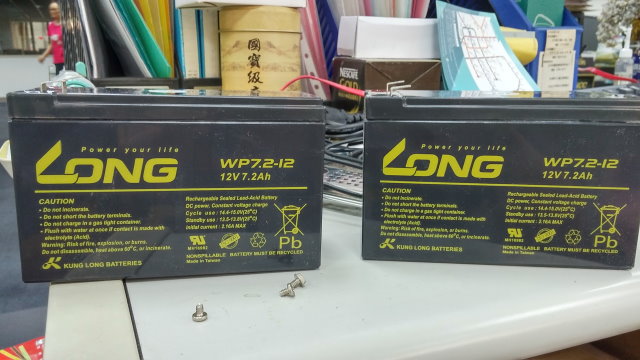

廣隆 WP7.2-12 x2

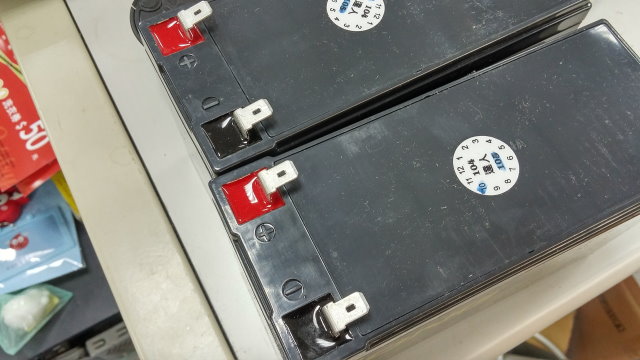

20161011_103040_hdr

廣隆 WP7.2-12 F2 大Pin

2016.10.10 電池達人給我的價格是1050含貨到收款含發票。

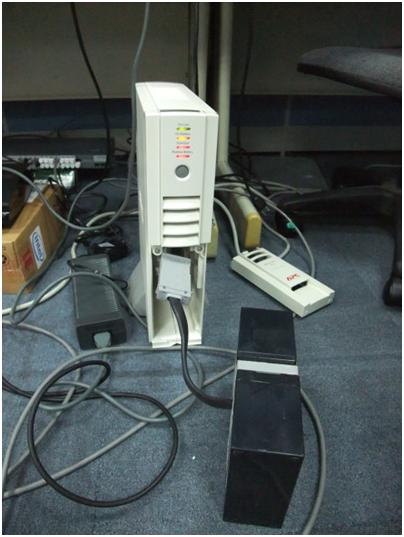

UPS警示燈全亮

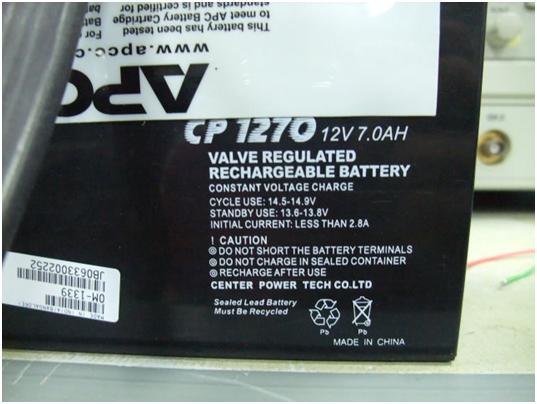

APC原廠所使用的Vision CP系列電池 CP 1270電池

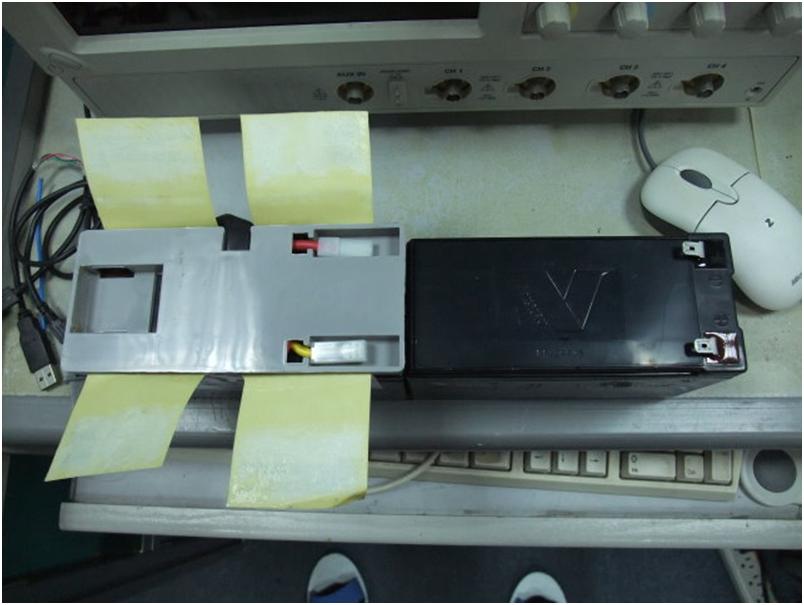

RBC32用的是兩顆12V, 7A的免維護鉛蓄電池,利用特殊轉接線,將兩顆電池做串連。

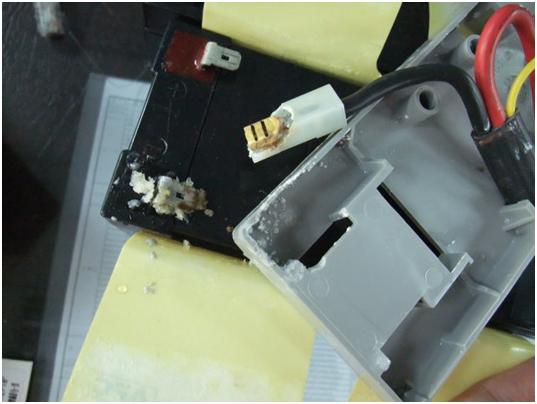

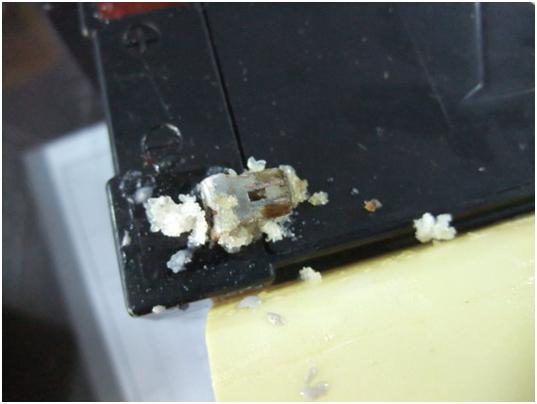

結果拆到第二顆電池,就發現故障的原因:電池漏液

於是就把線材的端子頭用水沖一沖,然後丟進除濕機除濕。

拔電池時,先拔負極後拔正極。

裝電池就比較危險了!建議由專業人士來進行!
裝電池時,先裝正極後裝負極,但由於是兩顆電池串接,短路的話,會更加危險!由於太危險了,我自己也忘了拍相片,只好從網路上看其他專業人士拍的影片!



建議先參考以下影片:

自行更換RBC 32的示範影片

裝第一顆電池,先將紅線接電池正極,黃線接負極。 插頭務必插到底,不可以插一半!然後務必將轉接板調整在電池正上方。(我自己已經把原廠貼紙丟了,所以轉接板固定在上方後,我再用膠帶固定住轉接板。)

APC BR1000TW-007-1
by batteriesinaflash



接第二顆電池,先將黃線接到第二顆電池正極!

APC BR1000TW-008-1
by batteriesinaflash



然後將黑線接到第二顆電池負極,確定插頭插到底後,兩個電池用膠帶黏緊一點!

APC BR1000TW-009-1
by batteriesinaflash

兩顆NP7-12準備好了! 滅火器也在旁邊準備好了!

APC BR1000TW-0010

20161011_104751_hdr

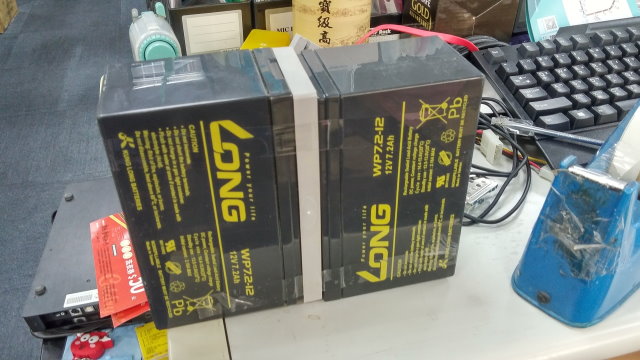

廣隆 WP7.2-12 跟APC轉接頭連接完成

插上去前,最好先檢查電壓是否正常!

APC BR1000TW-0016

插上去開機測試! 測試期間,人先離開一旁觀看,測試OK!照相留作紀念!

APC BR1000TW-0011

塞進電池槽

APC BR1000TW-0012

連接

APC BR1000TW-0013

上蓋子,UPS開機測試!

APC BR1000TW-0014

測試OK!含稅含運NT:900,就可以完成公司的UPS電池更換工作!

換下來的鉛酸電池敬請務必交由清潔隊或電池行做回收,裡面是硫酸跟鉛,其皆可回收再利用; 亂丟或隨意丟棄鉛酸電池,將會對於環境是個大污染。

APC BR1000TW-0015

隔天在做深度放電(用檯燈放電,約只要三、四小時就會放電完畢)跟電池模式測試。

APC BR1000TW-0017

2013/4/22 公司另一台APC BR1000TW UPS 發出嗶嗶的警告聲(公司總共有4台), 面板上的Replace Battery一直閃著紅燈,造成公司的電話計費系統關閉。
詳情請點連結:
https://im5481.wordpress.com/2013/04/22/更換apc-br1000tw-ups電池-2/

我日後還換過APC SUA1500、APC SUA3000, 但由於該機型即使更換過電池,其還需要儀器做校正,否則UPS只會一直閃警示。(UPS電池更換廠商還答覆說,換完電池校正後還要做24小時的檢查跟確認,如果依然不行,還要再做一次校正。因此還要額外收一筆設定費300未稅。)

所以一般家庭或小公司如果要買便宜好用、換電池簡單又便宜的交換式1000VA UPS,最好就買APC BR1000TW UPS 。(2014年六月現在只剩2012年年底製成的庫存機)
